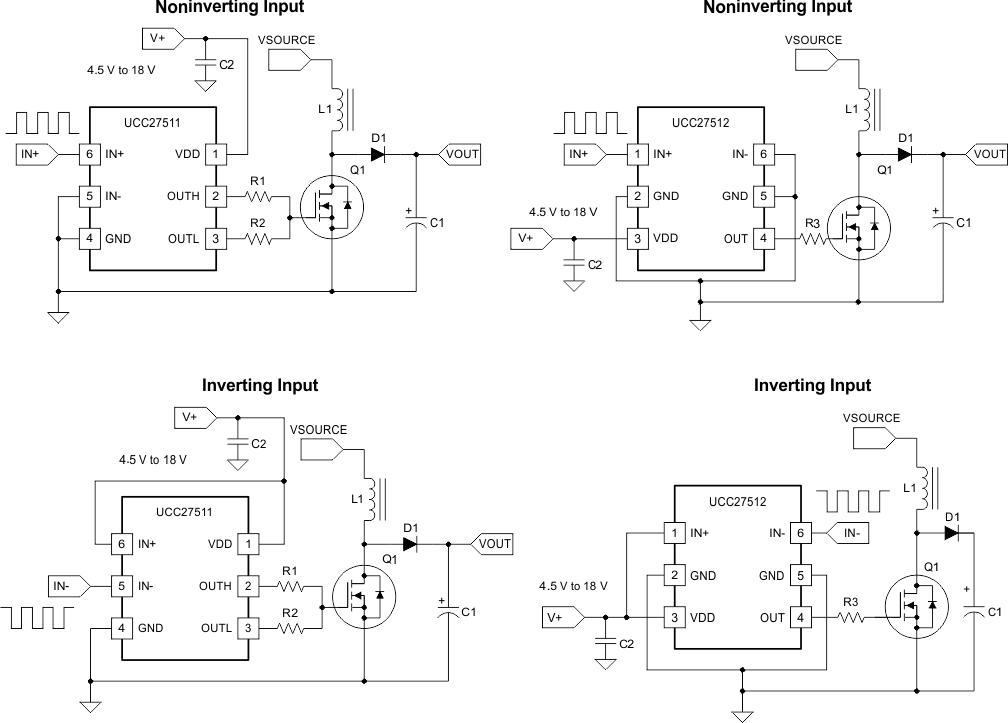

UCC27512 - 产品图解：
TI芯片：
- DLP780TEA0FYU - 集成电路（IC） > 专用 IC
- LM3354MMX-5.0/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DRV8881EPWPR - 集成电路（IC） > 电源管理（PMIC） > 电机驱动器，控制器
- TCAN1043AEVM - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- ADS1212U/1KG4 - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LMZM23600V3SILT - 板安装电源 > 直流转换器
- CD4520BCWMX - 集成电路（IC） > 逻辑 > 计数器，除法器
- SN74HC257NSR - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- UA7812CKTTRG3 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- ADS62P42IRGCR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- OPA337PAG4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74ABT16833DGGR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TPD8F003DQDR - 滤波器 > EMI/RFI 滤波器（LC，RC 网络）
- SN75C1168NE4 - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- SN74HC652NT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TAS5066PAGG4 - 集成电路（IC） > 音频专用
- SN74AUC1G125DBVR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- DS30BA101SQE/NOPB - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- SN101178NSR - 未分类 > 未分类
- TPS54294EVM-057 - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
UCC27512 - 4A/8A Single Channel High-speed Low-side Gate Driver
UCC27512是TI德州仪器公司的一款低侧驱动器产品，UCC27512是4A/8A Single Channel High-speed Low-side Gate Driver，本站介绍了UCC27512的封装应用图解、特点和优点、功能等，并给出了与UCC27512相关的TI元器件型号供参考。
UCC27512 - 4A/8A Single Channel High-speed Low-side Gate Driver - 低侧驱动器 - MOSFET和IGBT栅极驱动器 - 德州仪器
产品特性
- Low-Cost Gate-Driver Device Offering Superior Replacement of NPN and PNP Discrete Solutions
- 4-A Peak Source and 8-A Peak Sink Asymmetrical Drive
- Strong Sink Current Offers Enhanced Immunity Against Miller Turnon
- Split Output Configuration (Allows Easy and Independent Adjustment of Turnon and Turnoff Speeds) in the UCC27511 Saves 1 Diode
- Fast Propagation Delays (13-ns Typical)
- Fast Rise and Fall Times (9-ns and 7-ns Typical)
- 4.5-V to 18-V Single Supply Range
- Outputs Held Low During VDD UVLO (Ensures Glitch-Free Operation at Power Up and Power Down)
- TTL and CMOS Compatible Input-Logic Threshold (Independent of Supply Voltage)
- Hysteretic-Logic Thresholds for High-Noise Immunity
- Dual-Input Design (Choice of an Inverting (IN– Pin) or Noninverting (IN+ Pin) Driver Configuration)
- Unused Input Pin can be Used for Enable or Disable Function
- Output Held Low When Input Pins Are Floating
- Input Pin Absolute Maximum Voltage Levels Not Restricted by VDD Pin Bias Supply Voltage
- Operating Temperature Range of –40°C to 140°C
- 6-Pin DBV (SOT-23) and 6-Pin DRS (3-mm × 3-mm WSON With Exposed Thermal Pad) Package Options
产品应用
- Switched-Mode Power Supplies
- DC-to-DC Converters
- Companion Gate-Driver Devices for Digital Power Controllers
- Solar Power, Motor Control, UPS
- Gate Driver for Emerging Wide Band-Gap Power Devices (such as GaN)
产品说明
The UCC27511 and UCC27512 single-channel, high-speed, low-side gate-driver device can effectively drive MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, UCC27511 and UCC27512 are capable of sourcing and sinking high peak-current pulses into capacitive loads offering rail-to-rail drive capability and extremely small propagation delay, typically 13 ns.
产品器件信息
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| UCC27511 | SOT-23 (6) | 2.90 mm x 1.60 mm |
| UCC27512 | WSON (6) | 3.00 mm x 3.00 mm |
