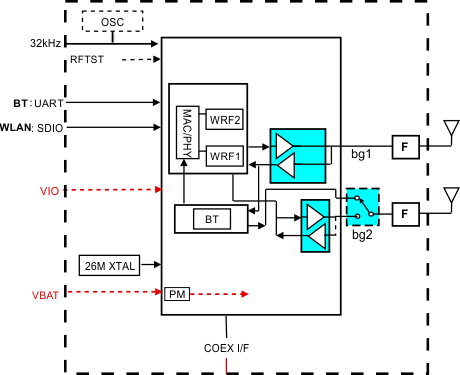

WL1805MOD - 产品图解:


TI芯片:
- UA748CP - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74LV14ANSR-P - 集成电路(IC) > 逻辑 > 门和反相器
- TLV840NADL35DBVR - 集成电路(IC) > 电源管理(PMIC) > 监控器
- TLV2462AQPWRG4 - 线性器件 - 放大器 - 仪器、运算放大器、缓冲放大器
- TPS60120EVM-174 - 评估板 - DC-DC 与 AC-DC(离线)SMPS
- OPA333AIDBVTG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74CBT3244CDWR - 集成电路(IC) > 逻辑 > 信号开关,多路复用器,解码器
- TPS281C30BRGWR - 集成电路(IC) > 电源管理(PMIC) > 配电开关,负载驱动器
- UCC2889DTR - 集成电路(IC) > 电源管理(PMIC) > AC DC 转换器,离线开关
- LP2952AIN-3.3/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- DAC8831IBDR - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- DRV5056A3QDBZR - 传感器,变送器 > 磁性传感器 > 线性、罗盘(IC)
- VCA2612Y/250 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- PT4832N - 直流转换器
- HPA00209DAPR - 电源管理IC - LED 驱动器
- TLV9154QPWRQ1 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LM117H/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- UC3824DW - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LM385PWR-1-2 - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- TPS3838K33DRVR - 集成电路(IC) > 电源管理(PMIC) > 监控器



WL1805MOD - TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT
WL1805MOD是TI德州仪器公司的一款TI芯片产品,WL1805MOD是TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT,本站介绍了WL1805MOD的封装应用图解、特点和优点、功能等,并给出了与WL1805MOD相关的TI元器件型号供参考。
WL1805MOD - TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT - TI芯片 - WiLinkCombo解决方案 - 德州仪器
1 器件概述
产品特性
- 常规说明
- 集成了射频 (RF)、功率放大器 (PA)、时钟、RF 开关、滤波器、无源器件和电源管理单元
- 可利用 TI 模块配套资料和参考设计实现快速硬件设计
- 工作温度:–20°C 至 70°C
- 小封装尺寸:13.3mm x 13.4mm x 2mm
- 100 引脚 MOC 封装
- 经 FCC,IC,ETSI/CE 和 TELEC 认证的芯片天线
- Wi-Fi
- 支持 IEEE 标准 802.11a、802.11b、802.11g 和 802.11n 的 WLAN 基带处理器和 RF 收发器
- 2.4GHz 20MHz 和 40MHz 单输入单输出 (SISO) 以及 2.4GHz 20MHz 2 x 2 多输入多输出 (MIMO),针对高数据吞吐量:80Mbps (TCP),100Mbps (UDP)
- 2.4GHz 最大比合并 (MRC),支持扩展范围
- 完全校准:无需生产校准
- 4 位 SDIO 主机接口支持
- Wi-Fi 直接并发运行(多通道、多用途)
- Bluetooth和 BLE(仅适用于 WL183xMOD)
- 支持 Bluetooth 4.1 和 CSA2
- 主机控制器接口 (HCI) 传输,用于通过通用异步收发器 (UART) 进行的 Bluetooth 传输
- 支持子带 (SBC) 编码 + 高级音频传输协议 (A2DP) 的专用音频处理器
- 双模 Bluetooth 和 BLE
- Bluetopia + LE 认证堆栈(由 TI 提供)
- 主要优势
- 减少设计开销
- 通过在两极(STA 和 AP)上同时配置 WiLink 8,可将差别化的使用案例直接连接至不同 RF 通道(Wi-Fi 网络)上的其它 Wi-Fi 器件
- 用于高性能音频和视频流参考应用的一流 Wi-Fi,覆盖范围高达单根天线的 1.4 倍
- 提供多种配置方法,可一步将室内设备连接至 Wi-Fi
- 连接空闲时最低 Wi-Fi 功耗 (< 800µA)
- WLAN 滤波器上只将系统唤醒的可配置唤醒
- Wi-Fi-Bluetooth 单天线共存
产品应用范围
- 物联网
- 多媒体
- 家用电子产品
- 家用电器和大型家电
- 工业和家庭自动化
- 智能网关和仪表计量
- 视频会议
- 视频摄像机和安防器材
产品说明
TI 经认证的 WiLink 8 模块采用功率优化设计,可提供高数据吞吐量和扩展范围,并且支持 Wi-Fi 和 Bluetooth 共存(只适用于 WL1835MOD)。 WL18x5MOD 器件是一套 2.4GHz 模块双天线解决方案。 该器件经 FCC、IC、ETSI/CE 和 TELEC 认证,适用于接入点 (AP) 和客户端。 TI 为 Linux®、 Android™、WinCE 和 RTOS 等高级操作系统提供了驱动程序。
器件信息
| 订货编号 | 封装 | 封装尺寸 |
|---|---|---|
| WL1801MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1805MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1831MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1835MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
