TPD1S514 - USB 充电器,VBUS_CON 引脚带过压、电涌和 ESD 保护

TPD1S514是TI公司(德州仪器)的一款集成ESD保护产品,TPD1S514是USB 充电器,VBUS_CON 引脚带过压、电涌和 ESD 保护,本站介绍了TPD1S514的产品说明、应用、特性等,并给出了与TPD1S514相关的TI元器件型号供参考.

TPD1S514 - TPD1S514 VBUS 引脚具有过压、浪涌和静电放电 (ESD) 保护的 USB 充电器 (Rev. B) - TI德州仪器(Texas Instruments)

产品特性
  • 在 VBUS_CON 达到 30V 直流电压时的过压保护
  • 精确 OVP(容差 < ±1%)
    • 5.6V 至 15V 的厂家可编程 VOVP
  • 低 RON nFET 开关支持主机和充电模式
  • 专用 VBUS_POWER 引脚在电池无电情况下提供灵活的加电选项
  • 针对 VBUS 线路的瞬态保护:
    • IEC 61000-4-2 接触放电 ±15kV
    • IEC 61000-4-2 空气间隙放电 ±15kV
    • IEC 61000-4-5 开路电压 100V
      • 精确钳位电路将 VBUS_SYS 电压限制为小于 VOVP
  • 厂家可编程启动和软启动延迟
  • 适应 USB 涌入电流
  • 热关断 (TSD) 特性
2 应用范围
  • 手机
  • 平板电脑
  • 电子书
  • 便携式媒体播放器
  • 5V,9V 和 12V 电源轨
产品说明

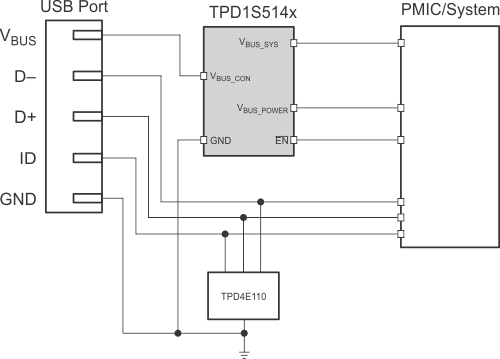

TPD1S514 是一款用于 USB VBUS 线路或其他电源总线的单片保护解决方案。 此双向 nFET 开关在保护内部系统电路不受任何 VBUS_CON 引脚上过压情况影响的同时,可确保充电和主机模式下的安全电流流量。 在 VBUS_CON 引脚上,这款器件能够处理高达 30V 直流电压的过压保护。 在 EN 引脚切换为低电平时,TPD1S514 在通过一个软启动延迟接通 nFET 之前等待 20ms。 TPD1S514 可由厂家设定为多个 VOVP,启动和软启动延迟组合。 请参见器件比较表格。

产品器件信息
器件名称封装封装尺寸(标称值)
TPD1S514晶圆级芯片封装 (WCSP) (12)1.29mm × 1.99mm
