• 单通道
• 16 位分辨率
• 最大时钟速率：500Msps
• 小型 40 引脚四方扁平无引线 (QFN) 封装 (6mm x 6mm)
• 输入缓冲器输入带宽 (3dB)：1300MHz
• 孔径抖动：80fs
• 片上时钟分频器：/1、/2 和 /4
• 片上抖动
• 使用前台和后台校准实现稳定动态性能
• 输入幅值和相位调整
• 输入满量程：1.7 Vpp
• 电源：1.2/1.8/3V
• JESD204B 接口
  • 与子类别 1 兼容
  • 双通道，速率为 5Gbps
• 支持多芯片同步
• 主要技术规格
  • 功耗：500Msps 时为 915mW

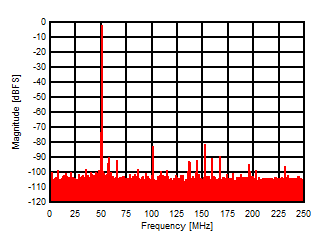

  • fin = 210MHz (–1dBFS) 条件下的性能
    • 信噪比 (SNR)：69.3dBFS
    • 噪声频谱密度 (NSD)：–153.3dBFS/Hz
    • 无杂散动态范围 (SFDR)：80dBc
    • 非 HD2，HD3：–91dBFS
  • fin = 450MHz (–1dBFS) 条件下的性能
    • SNR：67dBFS
    • NSD：–151dBFS/Hz
    • SFDR：77dBc（HD2，HD3）
    • 非 HD2，HD3：-89dBFS

• 高中频 (IF) 采样接收器
• 无线宽带
• 微波接收器
• 电缆 CMTS，DOCSIS 3.1 接收器
• 通信测试设备
• 数字转换器
• 软件定义无线电 (SDR)
• 雷达和天线阵列

ADC31JB68 是一款低功耗、高带宽 16 位、500MSPS 模数转换器 (ADC)。 已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗。 该器件设计为对频率高达 1.3GHz 的输入信号进行采样。

ADC31JB68 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。 片上抖动可提供干净的噪底。 嵌入式前台和后台校准能够确保整个温度范围内的稳定性能，并最大程度减小器件间偏差。

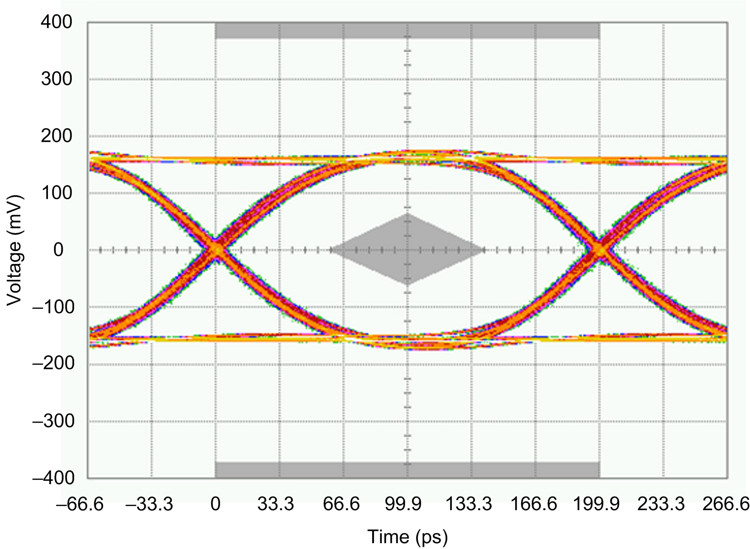

该器件支持 JESD204B 串行接口，两通道的数据传输速率均高达 5Gbps，实现了高系统集成度。

该器件采用 40 引脚 QFN (6mm x 6mm) 封装。
