• 三个具有同步起搏输出的高分辨率数字心电图 (ECG) 通道
• 抗电磁干扰 (EMI) 输入
• 低功耗：每通道 0.3mW
• 输入引入噪声：7μVpp（40Hz 带宽）
• 输入偏置电流：175pA
• 数据速率：高达 25.6ksps
• 差分输入电压范围：±400mV
• 模拟电源电压：2.7V 至 5.5V
• 数字输入输出 (I/O) 电源电压：1.65V 至 3.6V
• 右腿驱动放大器
• 交流和直流导联断线检测
• Wilson 和 Goldberger 终端
• 针对中断驱动诊断的 ALARMB 引脚
• 电池电压监控
• 内置振荡器与基准
• 灵活的断电和待机模式

• 便携式 1/2/3/5/6/7/8/12 导联 ECG
• 病人生命体征监控：动态心电图、事件、压力和远程医疗
• 自动体外除颤器
• 体育运动和健身（心率和 ECG）

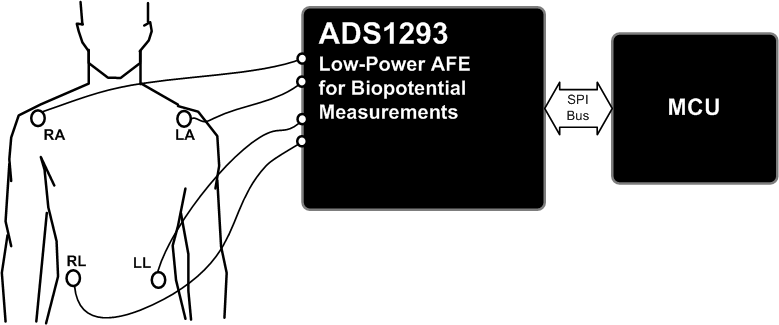

ADS1293 包含便携式、低功耗医疗、体育运动和健身用心电图 (ECG) 应用中通常所需要的全部特性。 凭借高度集成以及出色的性能，ADS1293 能够以大幅缩小的尺寸、降低的功耗和整体成本创建可扩展的医疗仪器系统。

ADS1293 特有 3 个能够以高达 25.6ksps 的速率工作的高分辨率通道。 该器件可单独针对每个通道编程特定的采样率和带宽，从而使用户能够针对性能和功耗来优化配置。 所有输入引脚均包含一个 EMI 滤波器，并且可通过一个灵活的选路开关路由至任一通道。 另外，凭借这一灵活的选路功能，无需从外部重新连接导联即可实现独立的导联断线检测、右腿驱动、以及生成 Wilson/Goldberger 基准电端。 对于未使用数字起搏检测的应用，可通过第四个通道进行外部模拟起搏检测。

ADS1293 包含一个自我诊断警报系统，来检测系统何时处于运行条件之外。 这样的事件被报告给错误标志。 错误标志的整体状态可由一个专用 ALARMB 引脚上的信号显示。

此器件采用 5mm x 5mm x 0.8mm，28 引脚 LLP 封装。 -20°C to 85°C 的运行温度范围。
