• 由 1.8V 单电源供电时的超低功率，CMOS 输出：
• 125MSPS 时总体功耗 277mW
• 高动态性能：
• 170MHz 时无杂散动态范围 (SFDR) 为 88dBc
• 170MHz 时信噪比 (SNR) 为 71.4dBFS
• 串扰：185MHz 时大于 90dB
• 高达 6dB 的可编程增益以支持 SNR/SFDR 平衡
• 直流偏移校正
• 输出接口选项：
• 1.8V 并行 CMOS 接口
• 支持可编程摆幅的双倍数据速率 (DDR) 低压差分信令 (LVDS)：
  • 标准摆幅：350mV
  • 低摆幅：200mV
• 支持低输入时钟振幅 低至 200mVPP
• 支持国防、航天和医疗应用
• 受控基线
• 同一组装和测试场所
• 同一制造场所
• 支持军用（-55°C 至 125°C）温度范围
• 延长的产品生命周期
• 延长的产品变更通知
• 产品可追溯性

• 无线通信基础设施
• 由软件定义的无线电
• 功率放大器线性化

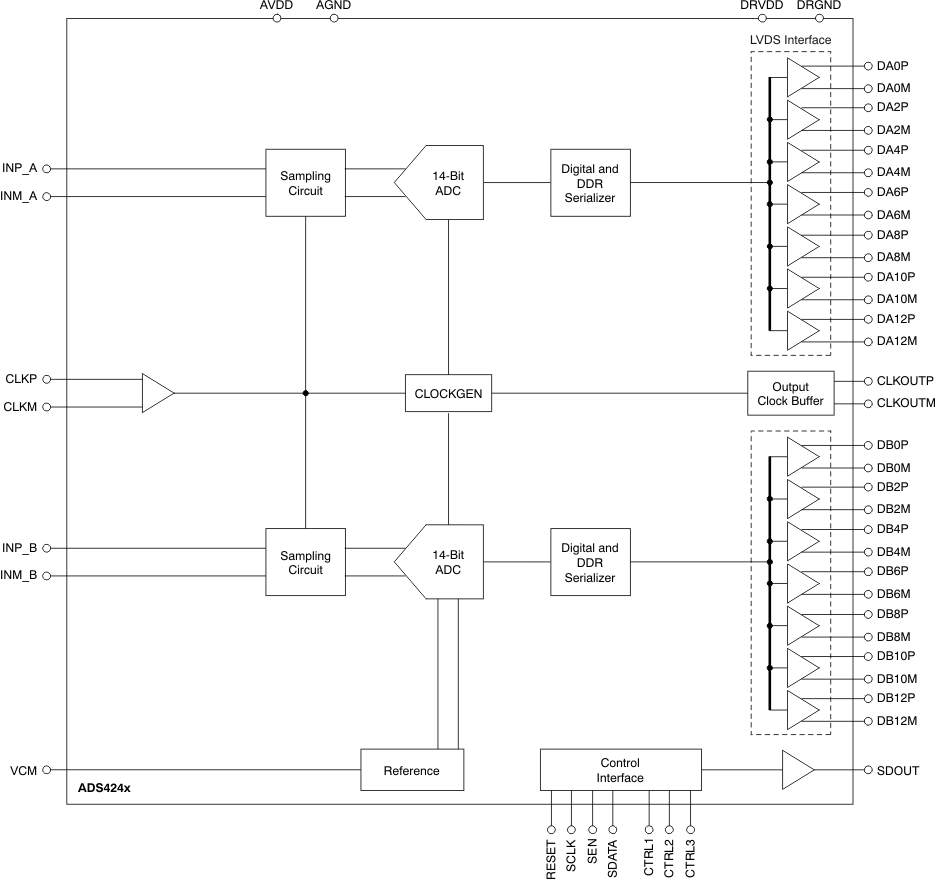

ADS4245 是 ADS42xx 双通，14 位模数转换器 (ADC) 超低功耗系列产品的低速变体。 采用创新设计技术实现高动态性能，同时在由 1.8V 电源供电时功耗极低。 该拓扑结构使得 ADS4245 非常适合多载波、宽带宽通信应用。

ADS4245 具有可被用于在较低满量程输入范围内改进 SFDR 性能的增益选项。 这个器件还包括一个直流偏移校正环路，此环路可被用于消除 ADC 偏移。 DDR（双数据速率）LVDS 与并行 CMOS 数字输出接口都采用紧凑型超薄四方扁平无引线 (VQFN)-64 PowerPAD™ 封装。

此器件包含内部基准，而删除了传统基准引脚和相关的去耦合电容器。 ADS4245 可在军用温度范围（-55°C 至 125°C）内额定运行。
