• 16 位分辨率、双通道、1GSPS ADC
• 噪底：–159dBFS/Hz

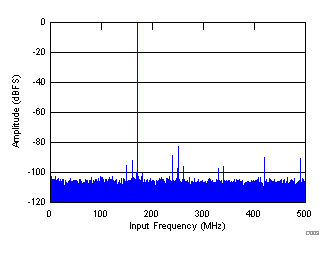

• 频谱性能（–1dBFS 时，fIN = 170MHz）：
  • 信噪比 (SNR)：70dBFS
  • 噪声频谱密度 (NSD)：–157dBFS/Hz
  • 无杂散动态范围 (SFDR)：86dBc（包括交错音调）
  • SFDR：96dBc（不包括 HD2、HD3 和交错音调）
• 频谱性能（–1dBFS 时，fIN = 350MHz）：
  • SNR：67.5dBFS
  • NSD：–154.5dBFS/Hz
  • SFDR：75dBc
  • SFDR：85dBc（不包括 HD2、HD3 和交错音调）
• 通道隔离：fIN = 170MHz 时为 100dBc
• 输入满量程：1.9 VPP
• 输入带宽 (3dB)：1.2GHz
• 片上抖动
• 集成宽带数字下变频器 (DDC) 模块
• 支持 JESD204B 子类 1 接口：
  • 10.0Gbps 时每个 ADC 2 条通道
  • 5.0Gbps 时每个 ADC 4 条通道
  • 支持多芯片同步
• 功耗：1GSPS 时为 1.35W/通道
• VQFNP-72 封装 (10mm × 10mm)

• 雷达和天线阵列
• 无线宽带
• 电缆 CMTS、DOCSIS 3.1 接收器
• 通信测试设备
• 微波接收器
• 软件定义无线电 (SDR)
• 数字转换器

ADS54J60 是一款低功耗、高带宽 16 位、1.0GSPS 双通道模数转换器 (ADC)。 该器件经设计具有高信噪比 (SNR)，可提供 –159dBFS/Hz 的噪底，从而协助应用在宽瞬时带宽内实现最高动态范围。 该器件支持 JESD204B 串行接口，数据传输速率高达 10Gbps，每个 ADC 可支持 2 或 4 条通道。 已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗。 可选择将每个 ADC 通道连接至数字下变频器 (DDC) 模块。 ADS54J60 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

JESD204B 接口减少了接口线路数，从而实现高系统集成度。 内部锁相环 (PLL) 会将 ADC 采样时钟加倍，以获得串行化各通道的 16 位数据时所使用的位时钟。
