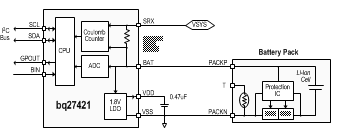

BQ27421-G1 - 产品图解:
BQ27421-G1-具有集成感应电阻的系统端 TM 电量监测计
BQ27421-G1-电池电量监测-电池管理产品-电源管理
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - BQ27421-G1介绍
BQ27421-G1 - 具有集成感应电阻的系统端 TM 电量监测计

BQ27421-G1是TI公司的一款电池电量监测产品,BQ27421-G1是具有集成感应电阻的系统端 TM 电量监测计,本页介绍了BQ27421-G1的产品说明、应用、特性等,并给出了与BQ27421-G1相关的TI元器件型号供参考。

BQ27421-G1 - 具有集成感应电阻的系统端 TM 电量监测计 - 电池电量监测 - 电池管理产品 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 单节串联锂离子电池电量计
    • 驻留在系统主板上
    • 支持嵌入式或可拆除电池
    • 由具有集成低压降稳压器 (LDO) 的电池直接供电
    • 低值集成感测电阻器(典型值 7mΩ)
  • 基于已获得专利的 Impedance Track™ 技术,可轻松配置电池电量计量
    • 用平滑滤波器报告剩余电量和充电状态 (SOC)
    • 针对电池老化、温度和速率变化进行自动调节
    • 电池运行状态(老化)估算
  • 微控制器外设支持:
    • 400kHz I2C 串口
    • 可配置的 SOC 中断或电池低电量数字输出报警
    • 内部温度传感器或主机报告温度
产品应用
  • 智能手机、功能型手机和平板电脑
  • 数码相机与视频摄像机
  • 手持式终端
  • MP3 或多媒体播放器
产品说明

德州仪器 (TI) bq27421-G1 电量计是一款可轻松配置的微控制器外设,可针对单节锂离子电池提供系统端电量计量。 此器件对用户配置和系统微控制器固件开发的要求极低。

此款电量计采用针对电量计量、已获专利的 Impedance Track™ 算法,可提供诸如剩余电池容量 (mAh)、充电状态 (%) 和电池电压 (mV) 等信息。

通过 bq27421-G1 电量计进行电池电量监测只需将 PACK+ (P+) 与 PACK- (P-) 连接至可拆卸电池组或嵌入式电池电路。 微型 9 球、1.62mm × 1.58mm 尺寸、0.5mm 间距的 NanoFree™ 芯片级封装 (DSBGA) 是空间受限类应用的理想选择。

产品器件信息
器件名称封装封装尺寸(标称值)
bq27421-G1DSBGA (9)1.62mm x 1.58mm
