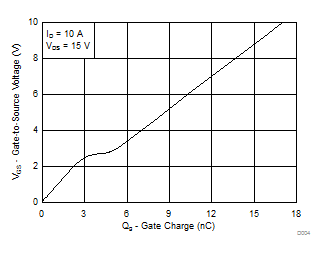

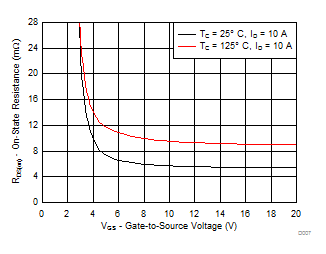

CSD17578Q5A - 产品图解：
TI芯片：
- TLVH431QDCKT - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TPS3801T50DCKRG4 - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LM336LPE3-2-5 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- SN74AS131AD - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- TLV2422CPW - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74AHC594PWR - 集成电路（IC） > 逻辑 > 移位寄存器
- DC/DC-CONV - 电源 - 外部/内部（板外） > 直流转换器
- TMDX570LS20SUSB - 开发板，套件，编程器 > 评估板 > 嵌入式 MCU、DSP 评估板
- TPS65192RHDR - 集成电路（IC） > 线性 > 视频处理
- DAC7750IRHAT - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- SN74ALVCH16334DGVR - 集成电路（IC） > 逻辑 > 通用总线功能
- LM34936QPWPRQ1 - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LM2903BRQPWRQ1 - 集成电路（IC） > 线性 > 比较器
- UA9637ACP - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- THVD2450VDRCR - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LMP2011MFX - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- PTB48540CAD - 板安装电源 > 直流转换器
- TLV2365DR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TPUL2T122DRQ1 - 集成电路（IC） > 逻辑 > 多谐振荡器
- LM1117MP-5.0/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
CSD17578Q5A - CSD17578Q5A 30 V N 通道 NexFET? 功率 MOSFET
CSD17578Q5A是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD17578Q5A是CSD17578Q5A 30 V N 通道 NexFET? 功率 MOSFET，本站介绍了CSD17578Q5A的封装应用图解、特点和优点、功能等，并给出了与CSD17578Q5A相关的TI元器件型号供参考。
CSD17578Q5A - CSD17578Q5A 30 V N 通道 NexFET? 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 低 Qg 和 Qgd
- 低 RDS(on)
- 低热阻
- 雪崩级
- 无铅引脚镀层
- 符合 RoHS 环保标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 用于网络互联，电信和计算系统的负载点同步降压转换器
- 针对控制场效应晶体管 (FET) 应用进行了优化
产品说明
这款 30V，5.9mΩ，SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
俯视图产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 30 | V | |
| Qg | 栅极电荷总量 (4.5V) | 7.9 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 2.0 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 7.9 | mΩ |
| VGS = 10V | 5.9 | mΩ | ||
| VGS(th) | 阈值电压 | 1.5 | V | |
订购信息(1)
| 器件 | 介质 | 数量 | 封装 | 出货 |
|---|---|---|---|---|
| CSD17578Q5A | 13 英寸卷带 | 2500 | SON 5mm x 6mm 塑料封装 | 卷带封装 |
| CSD17578Q5AT | 7 英寸卷带 | 250 |
