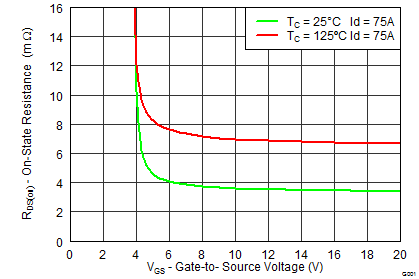

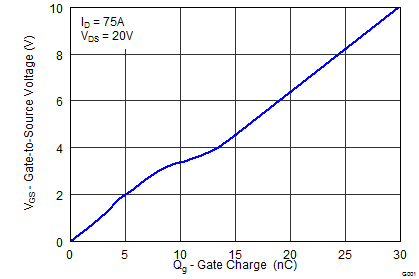

CSD18503KCS - 产品图解：
TI芯片：
- COP8SAC744V9 - 集成电路（IC） > 嵌入式 > 微控制器
- MC33078DGKRG4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- BQ25601DEVM-877 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- TPS3840DL44DBVR - 集成电路（IC） > 电源管理（PMIC） > 监控器
- SN74LV02ADGVR - 集成电路（IC） > 逻辑 > 门和反相器
- LM2852YMXA-2.5 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- SN74HCT08PWE4 - 集成电路（IC） > 逻辑 > 门和反相器
- LM337H/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- ISOUSB211DPR - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- TPS65217ARSLR - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- INA199C3RSWR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SNJ54S283J - 集成电路（IC） > 逻辑 > 专用逻辑器件
- OPA4172ID - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TCA9536DTMR - 集成电路（IC） > 接口 > I/O 扩展器
- SN74AUP2G125DQER - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- BQ24013EVM - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LP8557IAYFQR - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- UCC28061DRG4 - 集成电路（IC） > 电源管理（PMIC） > PFC（功率因数校正）
- SN74AUC1G19DBVR - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- LP2980IM5X-4.7/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
CSD18503KCS - 40V N 通道 NexFET? 功率 MOSFET...
CSD18503KCS是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD18503KCS是40V N 通道 NexFET? 功率 MOSFET...，本站介绍了CSD18503KCS的封装应用图解、特点和优点、功能等，并给出了与CSD18503KCS相关的TI元器件型号供参考。
CSD18503KCS - 40V N 通道 NexFET? 功率 MOSFET... - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- 晶体管 (TO)-220 塑料封装
2 应用范围
- 直流 - 直流转换
- 次级侧同步整流器
- 电机控制
产品说明
这款 40V，3.6mΩ，TO-220 NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低损耗。
产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 40 | V | |
| Qg | 栅极电荷总量 (10V) | 30 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 4.6 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 5.4 | mΩ |
| VGS = 10V | 3.6 | mΩ | ||
| VGS(th) | 阈值电压 | 1.9 | V | |
订购信息(1)
| 器件 | 封装 | 介质 | 数量 | 出货 |
|---|---|---|---|---|
| CSD18503KCS | TO-220 塑料封装 | 管 | 50 | 管 |
