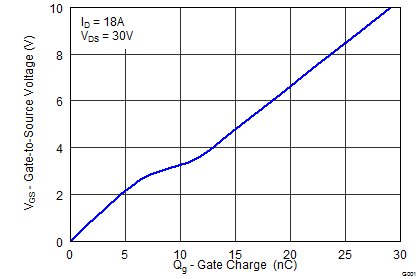

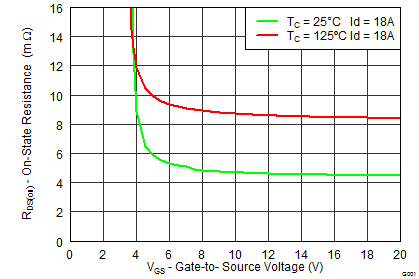

CSD18533Q5A - 产品图解：
TI芯片：
- DRV591VFPR - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- TL431BQLPM - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TL431QDBZR - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- SN74HC258N - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- DAC82002EVM - 开发板，套件，编程器 > 评估板 > 数模转换器（DAC）评估板
- SN74AC244PW - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TPS3836E18DBVR - 集成电路（IC） > 电源管理（PMIC） > 监控器
- TLV7111830DSER - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DS90UR907Q-EVK/NOPB - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- UCC35705DGK - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- TPS2211IDB - 集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
- TL062MFKB - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DS8934WM - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- ADS1148IRHBT - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LM4132EMFX-2.5 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TLV9062SIYCKR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TPS610995YFFT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- SN74AUC32244ZKER - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- 74ACT16841DLR - 集成电路（IC） > 逻辑 > 锁存器
- TPS3840PH49DBVR - 集成电路（IC） > 电源管理（PMIC） > 监控器
CSD18533Q5A - 60V N 通道 NexFET 功率 MOSFET，CSD18533Q5A
CSD18533Q5A是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD18533Q5A是60V N 通道 NexFET 功率 MOSFET，CSD18533Q5A，本站介绍了CSD18533Q5A的封装应用图解、特点和优点、功能等，并给出了与CSD18533Q5A相关的TI元器件型号供参考。
CSD18533Q5A - 60V N 通道 NexFET 功率 MOSFET，CSD18533Q5A - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 直流 - 直流转换
- 次级侧同步整流器
- 电机控制
产品说明
这款 4.7mΩ、60V、SON 5mm × 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
俯视图
产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 60 | V | |
| Qg | 栅极电荷总量 (10V) | 29 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 5.4 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 6.5 | mΩ |
| VGS = 10V | 4.7 | mΩ | ||
| VGS(th) | 阈值电压 | 1.9 | V | |
。订购信息(1)
| 器件 | 数量 | 介质 | 封装 | 出货 |
|---|---|---|---|---|
| CSD18533Q5A | 2500 | 13 英寸卷带 | SON 5mm × 6mm 塑料封装 | 卷带封装 |
| CSD18533Q5AT | 250 | 7 英寸卷带 |
