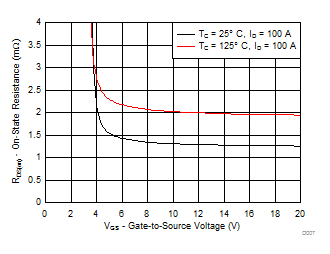

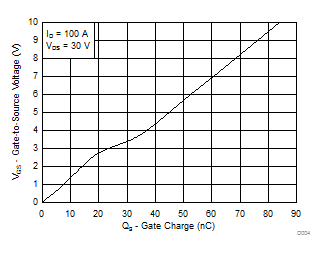

CSD18536KCS - 产品图解：
TI芯片：
- PT5545C - 直流转换器
- LM25101ASDX/NOPB - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- DCP010505BP - 板安装电源 > 直流转换器
- TLE2027MDG4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- BQ2000PN-B5 - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LM2594MX-12 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LM117HVH - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- SN74LS27DRE4 - 集成电路（IC） > 逻辑 > 门和反相器
- LM4041BIM7-1.2 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- OPA2336E/2K5 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LMV7235M7 - 集成电路（IC） > 线性 > 比较器
- TPSM365R6EVM - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LM3503SQX-16/NOPB - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- ADS8515IDB - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LMH730033/NOPB - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- DAC60516RUYT - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- TPS65920BZCH - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- TLV70736PDQNT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- CD4077BPWRG4 - 逻辑 - 栅极和逆变器
- PCI7411GHK - 集成电路（IC） > 接口 > 控制器
CSD18536KCS - CSD18536KCS 60V N 通道 NexFET? 功率 MOSFET
CSD18536KCS是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD18536KCS是CSD18536KCS 60V N 通道 NexFET? 功率 MOSFET，本站介绍了CSD18536KCS的封装应用图解、特点和优点、功能等，并给出了与CSD18536KCS相关的TI元器件型号供参考。
CSD18536KCS - CSD18536KCS 60V N 通道 NexFET? 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩级
- 无铅引脚镀层
- 符合 RoHS 环保标准
- 无卤素
- 晶体管 (TO)-220 塑料封装
2 应用范围
- 次级侧同步整流器
- 电机控制
产品说明
这款 60V，1.3mΩ，TO-220 NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低损耗。
产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 60 | V | |
| Qg | 栅极电荷总量 (10V) | 83 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 14 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 1.7 | mΩ |
| VGS = 10V | 1.3 | mΩ | ||
| VGS(th) | 阈值电压 | 1.8 | V | |
订购信息(1)
| 器件 | 封装 | 介质 | 数量 | 出货 |
|---|---|---|---|---|
| CSD18536KCS | TO-220 塑料封装 | 管 | 50 | 管 |
