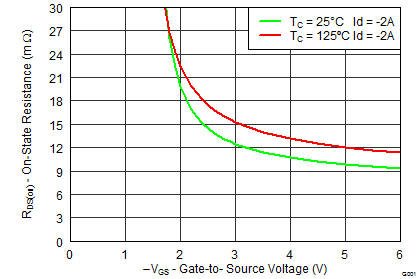

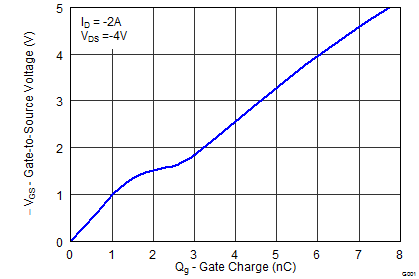

CSD22202W15 - 产品图解：
TI芯片：
- ULN2003ADRE4 - 分立半导体产品 > 晶体管 > 双极（BJT） > 双极晶体管阵列
- TMP112DQDRLRQ1 - 传感器，变送器 > 温度传感器 > 模拟和数字输出
- LMH6672MA - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- ADS8330IPWR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- DP83640TVV - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LP2987IM-3.2/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- TRSF3238ECDBR - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- TPA6102A2DGK - 集成电路（IC） > 线性 > 放大器 > 音频放大器
- OPA4187IRUMR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- PT6216P - 板安装电源 > 直流转换器
- ADS831E/2K5 - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- JM38510/65703BRA - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- EM430F6147RF900 - 开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板
- 74GTLP22033DGVRG4 - 逻辑 - 专用逻辑
- BQ24780SEVM-583 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- UC2855BN - 集成电路（IC） > 电源管理（PMIC） > PFC（功率因数校正）
- OPA348AIDCKT - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DAC80501ZDGSR - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DAC60508MCYZFR - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- JM54ACT138SEA-R - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
CSD22202W15 - P 通道 NexFET 功率 MOSFET，CSD22202W15
CSD22202W15是TI德州仪器公司的一款P通道MOSFET晶体管产品，CSD22202W15是P 通道 NexFET 功率 MOSFET，CSD22202W15，本站介绍了CSD22202W15的封装应用图解、特点和优点、功能等，并给出了与CSD22202W15相关的TI元器件型号供参考。
CSD22202W15 - P 通道 NexFET 功率 MOSFET，CSD22202W15 - P通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 低电阻
- 小尺寸封装 1.5mm x 1.5mm
- 无铅
- 栅极静电放电 (ESD) 保护
- 符合 RoHS 环保标准
- 无卤素
- 栅 - 源电压钳位
2 应用范围
- 电池管理
- 电池保护
- 负载开关应用
产品说明
此器件设计用于在超薄且具有出色散热特性的超小外形尺寸封装内产生尽可能低的导通电阻和栅极电荷。 低导通电阻与小型封装尺寸和低高度结合在一起，使得此器件非常适合于电池供电运行的空间受限应用。
顶视图和电路配置产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | -8 | V | |
| Qg | 栅极电荷总量 (-4.5V) | 6.5 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 1 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = -2.5V | 14.5 | mΩ |
| VGS = -4.5V | 10.2 | mΩ | ||
| VGS(th) | 阈值电压 | -0.8 | V | |
订购信息(1)
| 器件 | 数量 | 介质 | 封装 | 出货 |
|---|---|---|---|---|
| CSD22202W15 | 3000 | 7 英寸卷带 | 1.5mm x 1.5mm 晶圆级球状引脚栅格阵列 (BGA) 封装 | 卷带封装 |
| CSD22202W15T | 250 | 7 英寸卷带 |
