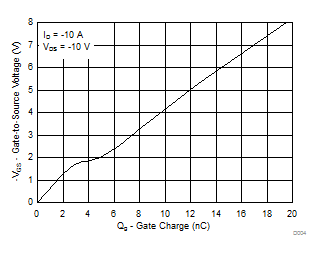

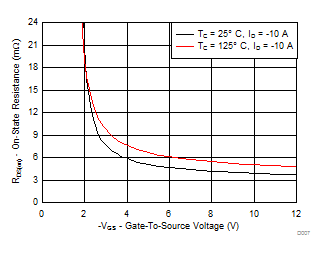

CSD25404Q3 - 产品图解：
TI芯片：
- JM38510/34601BSA - 集成电路（IC） > 逻辑 > 锁存器
- LM5110-1M/NOPB - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- CD74ACT163M96 - 集成电路（IC） > 逻辑 > 计数器，除法器
- CC3350ENJARSBR - 射频和无线 > 射频收发器 IC
- TPS7A2601DRVT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- TL7757ILP - 集成电路（IC） > 电源管理（PMIC） > 监控器
- TPS3836L30QDBVRQ1 - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LM5088MH-2EVAL - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- SN74LVC244ADWRG4 - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- BQ24296MEVM-655 - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- TVP5150AM1IPBSRQ - 接口 - 编码器，解码器，转换器
- SN74HC563N - 集成电路（IC） > 逻辑 > 锁存器
- BQ27500DRZR-V100 - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- TL2844D-8 - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LMC6492BEMX - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TRSF3238CPWRG4 - 接口 - 驱动器，接收器，收发器
- BQ24618RGER - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- PT5027H - 直流转换器
- LP5900XRX-2.8/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LM2903BWDSGRQ1 - 集成电路（IC） > 线性 > 比较器
CSD25404Q3 - CSD25404Q3
CSD25404Q3是TI德州仪器公司的一款P通道MOSFET晶体管产品，CSD25404Q3是CSD25404Q3，本站介绍了CSD25404Q3的封装应用图解、特点和优点、功能等，并给出了与CSD25404Q3相关的TI元器件型号供参考。
CSD25404Q3 - CSD25404Q3 - P通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- Ultra-Low Qg and Qgd
- Low Thermal Resistance
- Low RDS(on)
- Halogen Free
- RoHS Compliant
- Pb Free Terminal Plating
- SON 3.3 mm × 3.3 mm Plastic Package
产品应用
- DC-DC Converters
- Battery Management
- Load Switch
- Battery Protection
产品说明
This –20 V, 5.5 mΩ NexFET™ power MOSFET is designed to minimize losses in power conversion load management applications with a SON 3.3 mm × 3.3 mm package that offers an excellent thermal performance for the size of the device.
Top ViewProduct Summary
| TA = 25°C | TYPICAL VALUE | UNIT | ||
|---|---|---|---|---|
| VDS | Drain-to-source voltage | –20 | V | |
| Qg | Gate charge total (–4.5 V) | 10.9 | nC | |
| Qgd | Gate charge gate to drain | 2.2 | nC | |
| RDS(on) | Drain-to-source on resistance | VGS = –1.8 V | 40 | mΩ |
| VGS = –2.5 V | 10.1 | mΩ | ||
| VGS = –4.5 V | 5.5 | mΩ | ||
| Vth | Threshold voltage | –0.9 | V | |
Ordering Information(1)
| DEVICE | QTY | MEDIA | PACKAGE | SHIP |
|---|---|---|---|---|
| CSD25404Q3 | 2500 | 13-Inch Reel | SON 3.3 mm×3.3 mm Plastic Package | Tape and Reel |
| CSD25404Q3T | 250 | 7-Inch Reel |
