DLP9500 - 用于 DLPC410 的 DLPR410-DLP 配置 PROM

DLP9500是TI德州仪器公司的一款图形速率(>=8kHz)产品，DLP9500是用于 DLPC410 的 DLPR410-DLP 配置 PROM，本站介绍了DLP9500的封装应用图解、特点和优点、功能等，并给出了与DLP9500相关的TI元器件型号供参考。

DLP9500 - 用于 DLPC410 的 DLPR410-DLP 配置 PROM - 图形速率(>=8kHz) - 高级照明控制 - 德州仪器

产品特性

0.95 英寸对角线微镜阵列
- 1920 × 1080 铝阵列，微米级微镜（1080p 分辨率）
- 10.8µm 微镜间距
- ±12°微镜倾斜角（相对于平板状态）
- 设计用于边缘照明
专用于可见光（400nm 至 700nm）：
- 窗口传输效率 97% （单通、通过双窗面）
- 微镜反射率 88%
- 阵列衍射效率 86%
- 阵列填充因子 92%
四条 16 位低压差分信令 (LVDS)、双倍数据速率 (DDR) 输入数据总线
高达 400MHz 的输入数据时钟速率
42.2mm × 42.2mm × 7mm 封装尺寸
气密封装

产品应用

工业：
- 数字成像平版印刷
- 激光打标
- LCD 和 OLED 修复
- 计算机直接制版打印机
- SLA 3D 打印机
- 针对机器视觉和工厂自动化的 3D 扫描仪
- 平板印刷
医疗领域：
- 光照治疗器件
- 眼科学
- 直接制造
- 高光谱成像
- 3D 生物识别
- 共轭焦显微镜
显示：
- 3D 成像显微镜
- 自适应照明
- 增强现实和信息覆盖

产品说明

DLP9500 1080p 芯片组是 DLP® Discovery™ 4100 平台的一部分，用于实现高分辨率、高性能的空间照明调制。 DLP9500 是 0.95 1080p 芯片组的基本款数字微镜器件 (DMD)。 DLP Discovery 4100 平台还提供带有随机行寻址的最高级独立微镜控制。除了采用密封封装外，DLP9500 还提供有独特的功能和价值，非常适合支持各种工业、医疗和高级显示应用。

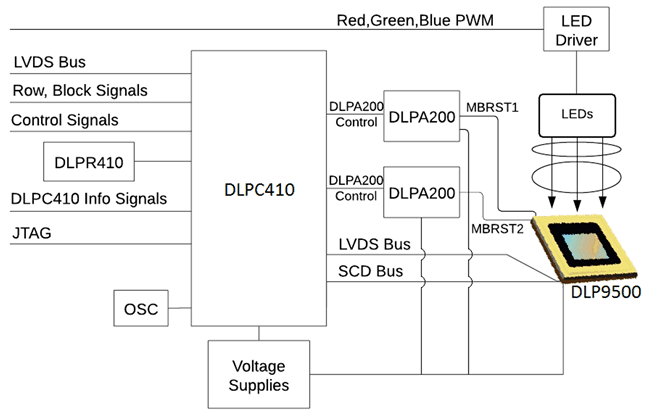

除 DLP9500 DMD 之外，0.95 1080p 芯片组还包含 1 个专用 DLPC410 控制器（用于支持 >23000Hz（1 位二进制）和 >1700Hz（8 位灰度）的高速模式速率）、1 个 DLPR410 单元（DLP Discovery 4100 配置 PROM）和两个 DLPA200 单元（DMD 微镜驱动器）。

DLP9500 需要与芯片组的其他元件结合使用才能实现可靠功能和操作。一套专用的芯片组能够使开发人员更加轻松地访问 DMD 并使用高速而独立的微镜控制。

DLP9500 是一款数控微光机电系统 (MEMS) 空间照明调制器 (SLM)。当与适当的光系统成对使用时，DLP9500 可用于调制入射光的振幅、方向和/或相位。

器件信息 (1)

部件号	封装	封装尺寸（标称值）
DLP9500	LCCC (355)	42.16mm × 42.16mm
