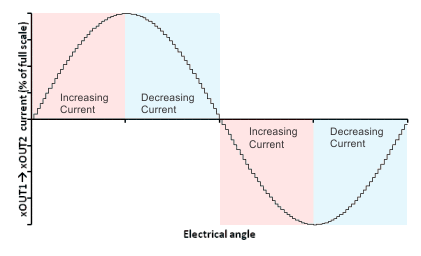

DRV8824-Q1 - 产品图解：
TI芯片：
- SN74ALVCH16260DGR - 集成电路（IC） > 逻辑 > 锁存器
- LMP8646EB/NOPB - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- SN74LVC86AQDRG4Q1 - 集成电路（IC） > 逻辑 > 门和反相器
- SN74LVC1G08DPKR - 集成电路（IC） > 逻辑 > 门和反相器
- ADC3541IRSBT - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- TPS6287B20HA0WRZVR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- INA213AIRSWR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DAC725JP - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LM4951ASDBD/NOPB - 开发板，套件，编程器 > 评估板 > 音频放大器评估板
- LP3907QTL-VXSS - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- TCA4311ADR - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- TPS548B27EVM-162 - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- TUSB3410UARTPDK - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- ADC34J22IRGZR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- 74ACT11373NSR - 集成电路（IC） > 逻辑 > 锁存器
- ADS1115IRUGR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- SN74LVC1G79DCKRE4 - 集成电路（IC） > 逻辑 > 触发器
- TPS92210D - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- CD74HCT20EG4 - 集成电路（IC） > 逻辑 > 门和反相器
- TMCS1127A1AQDVGR - 传感器，变送器 > 电流传感器
DRV8824-Q1 - 具有片上 1/32 微步进分度器（步进/方向控制）的汽车类 1.6A 双极步进电机驱动器
DRV8824-Q1是TI德州仪器公司的一款集成FET的步进栅极驱动器产品，DRV8824-Q1是具有片上 1/32 微步进分度器（步进/方向控制）的汽车类 1.6A 双极步进电机驱动器，本站介绍了DRV8824-Q1的封装应用图解、特点和优点、功能等，并给出了与DRV8824-Q1相关的TI元器件型号供参考。
DRV8824-Q1 - 具有片上 1/32 微步进分度器（步进/方向控制）的汽车类 1.6A 双极步进电机驱动器 - 集成FET的步进栅极驱动器 - 步进驱动器 - 德州仪器
产品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 的下列结果：
- 器件温度等级 1：-40°C 至 +125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 脉宽调制 (PWM) 微步进电机驱动器
- 内置微步进分度器
- 5 位绕组电流控制支持高达 32 个电流级
- 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻
- 24V，25°C 时 1.6A 最大驱动电流
- 内置 3.3V 基准输出
- 8.2V 至 45V 宽工作电源电压范围
- 耐热增强型带散热片超薄小外形尺寸 (HTSSOP) 表面贴装封装
2 应用范围
- 汽车制热、通风与空调控制 (HVAC)
- 汽车用阀门
- 车用信息娱乐
产品说明
DRV8824-Q1 为汽车应用提供一个集成电机驱动器解决方案。 此器件具有两个 H 桥驱动器和一个微步进分度器，并且专门用来驱动一个双极步进电机。 每个输出驱动器块包含被配置为全 H 桥的 N 通道功率 MOSFET，以驱动电机绕组。 DRV8824-Q1 能够驱动高达 1.6V 的输出电流（在 24V 和 25°C，具有适当散热时）。
一个简单的步进/方向接口可轻松连接到控制器电路。 端子可实现全步进到 1/32 步进模式的电机配置。 衰减模式可设定。
还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。
DRV8824-Q1 采用具有 PowerPAD™ 的 28 引脚 HTSSOP 封装（环保型：符合 RoHS 标准且不含铅/溴）。
器件信息
| 订货编号 | 封装 | 封装尺寸 |
|---|---|---|
| DRV8824QPWPRQ1 | HTSSOP (28) | 9.7mm x 4.4mm |
