DS100DF410 - DS100RT410、DS100DF410 低功耗 10GbE 四通道重定时器

DS100DF410是TI德州仪器公司的一款重定时器产品，DS100DF410是DS100RT410、DS100DF410 低功耗 10GbE 四通道重定时器，本站介绍了DS100DF410的封装应用图解、特点和优点、功能等，并给出了与DS100DF410相关的TI元器件型号供参考。

DS100DF410 - DS100RT410、DS100DF410 低功耗 10GbE 四通道重定时器 - 重定时器 - 信号调节器 - 德州仪器

产品特性

每个通道独立锁定至 10.3125Gbps
锁定操作（通常不到 15ms）
低延迟（约 300ps）
具有自适应均衡功能，可在 5GHz 频率下提供最高 34dB 的升压
可调节的发送 VOD：600 至 1300mVp-p
可调节发送去加重功能：最高达 -12dB
典型功耗 (EQ + DFE + CDR + DE)：每通道 180mW
可编程的输出极性反转
输入信号检测，CDR 锁定检测/指示器
片上眼图监视器 (EOM)，伪随机二进制序列 (PRBS) 发生器
2.5V±5% 单电源
系统管理总线 (SMbus)/EEPROM 配置模式
工作温度范围 -40°C 至 85°C
48 引脚、7mm x 7mm 超薄四方扁平无引线 (WQFN) 封装
可轻松在中继器与重定时器之间进行引脚兼容升级
- DS100RT410 (EQ + CDR + DE)：10.3125Gbps
- DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps
- DS110RT410 (EQ + CDR + DE)：8.5–11.3Gbps
- DS110DF410 (EQ + DFE + CDR + DE)：8.5–11.3Gbps
- DS125RT410 (EQ + CDR + DE)：9.8–12.5Gbps
- DS125DF410 (EQ + DFE + CDR + DE)：9.8–12.5Gbps
- DS100BR410 (EQ + DE)：最高为 10.3125Gbps

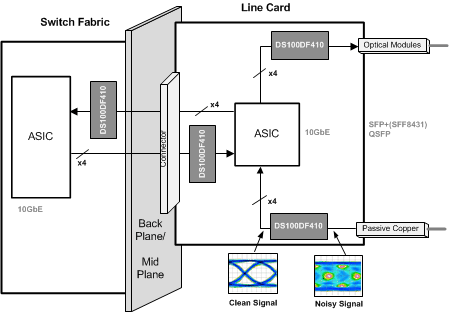

产品应用

前端口 SFF 8431 (SFP+) 光学铜缆和直连铜缆
背板长度延长，数据重定时器
以太网：10GbE、1GbE

如需其他数据传输速率和数据传输协议，可使用重定时器系列的其他引脚兼容器件。

产品说明

DS100DF410 是一款具有集成信号调节功能的四通道重定时器。每条通道均可独立锁定至 10.3125Gbps 数据传输速率，从而支持 10GbE。该器件包括完全自适应的连续时间线性均衡器 (CTLE)、时钟和数据恢复 (CDR) 电路以及发送去加重 (DE) 驱动器。 DS100DF410 还包括自校准 5 抽头判决反馈均衡器 (DFE)，可在较长的、有损且存在串扰的高速串行链路中传输数据，比特误差率 (BER) < 1×10-15。

可编程设置既可以通过 SMBus (I2C) 接口轻松应用，也可以通过外部 EEPROM 进行加载。凭借片上眼图监视器和 PRBS 发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。 DS100DF410 采用直通引脚和单电源，因此易于使用。

产品器件信息

器件型号	封装	封装尺寸（标称值）
DS100DF410SQ	WQFN (48)	7.00mm x 7.00mm
