LM10011 - 用于负载稳压点的 LM10011 VID 电压编程器

LM10011是TI德州仪器公司的一款反馈信号发生器产品，LM10011是用于负载稳压点的 LM10011 VID 电压编程器，本站介绍了LM10011的封装应用图解、特点和优点、功能等，并给出了与LM10011相关的TI元器件型号供参考。

LM10011 - 用于负载稳压点的 LM10011 VID 电压编程器 - 反馈信号发生器 - 离线隔离型DC/DC控制器和转换器 - 德州仪器

产品特性

1.0% 输出电流精度（0°C 至 100°C）
1.25% 输出电流精度（-40℃ 至 125℃）
输入电压范围：2.97V 至 5.5V
引脚可选 VID 格式（6 位或 4 位）
16 种可选的启动电流
精密使能端支持自定义 UVLO
SON-10 3mm × 3mm 封装尺寸、0.5mm 间距
封装与 LM10010 兼容

产品应用

宽带、网络互联及无线通信
笔记本电源解决方案
便携式仪器
电池供电类设备
为具有 6 位或 4 位 4 引脚 VID 接口的数字负载供电

产品说明

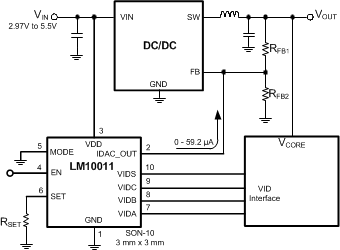

LM10011 是一款用于控制直流/直流 (DC/DC) 转换器输出电压的精密数字可编程器件。 LM10011 输出的直流电流与 6 位或 4 位输入字成正比。通过将 IDAC_OUT 引脚连接至稳压器的反馈节点，可以将稳压器输出电压调整为用户设置的范围和分辨率。随着输入字递增计数，根据转换器中反馈电阻的值适当调高输出电压。

可通过外部电阻来编程 IDAC_OUT 引脚的启动电流，以覆盖 0 至 56.4µA 电流范围（分辨率为 4 位）。 MODE 引脚允许通过 4 位并行 VID 接口或 6 位接口（包含高 3 位和低 3 位 VID 代码）对器件进行编程。 LM10011 专用于针对 VID（电压识别）应用编程各类德州仪器 (TI) DC/DC 转换器。

产品器件信息

器件型号	封装	封装尺寸（标称值）
LM10011	WSON (10)	3.00mm x 3.00mm
