LMK61E2 - 可编程，25ppm，156.25 LVPECL 启动

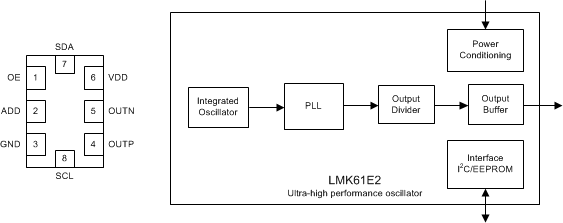

LMK61E2是TI德州仪器公司的一款无产品，LMK61E2是可编程，25ppm，156.25 LVPECL 启动，本站介绍了LMK61E2的封装应用图解、特点和优点、功能等，并给出了与LMK61E2相关的TI元器件型号供参考。

LMK61E2 - 可编程，25ppm，156.25 LVPECL 启动 - 无 - 振荡器 - 德州仪器

产品特性

超低噪声、高性能
- 抖动：fOUT > 100MHz 时的典型值为 90fs (RMS)
- 高电源抑制比 (PSRR)：-70dBc，出色的电源抗扰度
灵活的输出格式；用户可选择
- 低电压正射极耦合逻辑 (LVPECL) 高达 1GHz
- 低压差分信令 (LVDS) 高达 900MHz
- 高速收发器逻辑 (HSTL) 高达 400MHz
总频率容差为 ± 50ppm
系统级特性
- 频率裕度：精调和粗调
- 内部 EEPROM：用户可配置默认设置
其他特性
- 器件控制：I2C
- 3.3V 工作电压
- 工业温度范围（-40ºC 至 +85ºC）
- 7mm x 5mm 8 引脚封装

产品应用

晶体振荡器、表面声波 (SAW) 振荡器或芯片振荡器的高性能替换产品
开关、路由器、网卡、基带装置 (BBU)、服务器、存储/SAN
测试和测量
医疗成像
现场可编程门阵列 (FPGA)，处理器连接

产品说明

LMK61E2 是一款超低抖动 PLLatinumTM 可编程振荡器，采用具有集成压控振荡器 (VCO) 的分数 N 频率合成器生成通用基准时钟。输出可配置为 LVPECL、LVDS 或 HCSL。

该器件支持从片上 EEPROM 自启动，出厂设定为生成 156.25MHz 的 LVPECL 输出。器件寄存器和 EEPROM 设置均可通过 I2C 串行接口在系统内编程。内部电源调节功能提供出色的电源纹波抑制 (PSRR)，降低了供电网络的成本和复杂性。该器件由单个 3.3V ± 5% 电源供电。

该器件支持通过 I2C 串行接口进行频率精调和粗调，从而支持系统设计验证测试 (DVT)，例如标准合规性和系统时序裕度测试。

产品器件信息

部件号	封装	封装尺寸（标称值）
LMK61E2	8 引脚 QFM (SIA)	7.0mm x 5.0mm
