LMT86-Q1 - 具有 AB 类输出的 LMT86-Q1 - 1.5V、SC70、多增益模拟温度传感器

LMT86-Q1是TI德州仪器公司的一款本地温度传感器产品，LMT86-Q1是具有 AB 类输出的 LMT86-Q1 - 1.5V、SC70、多增益模拟温度传感器，本站介绍了LMT86-Q1的封装应用图解、特点和优点、功能等，并给出了与LMT86-Q1相关的TI元器件型号供参考。

LMT86-Q1 - 具有 AB 类输出的 LMT86-Q1 - 1.5V、SC70、多增益模拟温度传感器 - 本地温度传感器 - 温度传感器和控制IC - 德州仪器

产品特性

LMT86-Q1 符合 AEC-Q100 0 级标准并且采用汽车级工艺流程制造
±0.25°C 的极高精度
-50°C 至 150°C 的宽温度范围
5.4µA 低静态电流
-10.9mV/°C 的传感器增益
封装：
- 小型 SC70 封装
- 带引线 TO-92
- 带引线有散热片或底座螺丝安装 TO-126
输出受到短路保护
具有 ±50µA 电流能力的推挽输出
封装与行业标准 LM20/19 和 LM35 温度传感器兼容
热敏电阻的经济高效替代产品

2 应用范围

汽车
工业用
大型家用电器 - 家用电器
电池管理
磁盘驱动器
游戏
无线收发器
手机

产品说明

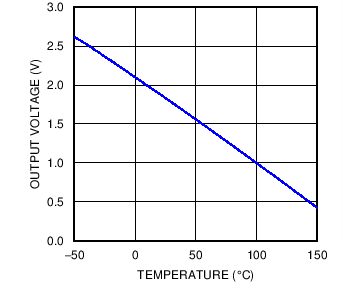

LMT86/LMT86-Q1 是高精度 CMOS 集成电路温度传感器，此传感器具有与温度成线性反比关系的模拟输出电压。这款器件的特性使得它适用于很多普通温度感测应用。它可由电压低至 2.2V 的电源供电运行，功耗 5.4µA，这使得这款器件成为电池供电类器件的理想选择。包括通孔插入式 TO-92 和 TO-126 封装在内的多种封装选项也使得 LMT86 可被安装在电路板上、电路板外，安装在散热片上，或者是同一应用的多个独特位置上。 AB 类输出结构为 LMT86/LMT86-Q1 提供强大的输出源电流和灌电流能力，此电流能力可直接驱动高达 1.1nF 的电容负载。这意味着，借助其瞬态负载条件，它非常适合于驱动一个模数转换器采样保持输入。它在 -50°C 至 150°C 的工作温度范围内可实现额定精度。这一精度，3 引线封装选项和其他特性也使得 LMT86/LMT86-Q1 成为热敏电阻的替代产品。

LMT84/LMT84-Q1，LMT85/LMT85-Q1 和 LMT87/LMT87-Q1 用于具有不同平均传感器增益和类似精度的器件（更详细信息请参见 Comparable Alternative Devices 《同类替代器件》。）

产品器件信息

器件型号	封装	封装尺寸（标称值）
LMT86	小外形尺寸晶体管 (SOT) (5)	2.00mm x 1.25mm
	TO-92 (3)	4.3mm x 3.5mm
	TO-126 (3)	8mm x 11mm
LMT86-Q1	小外形尺寸晶体管 (SOT) (5)	2.00mm x 1.25mm
