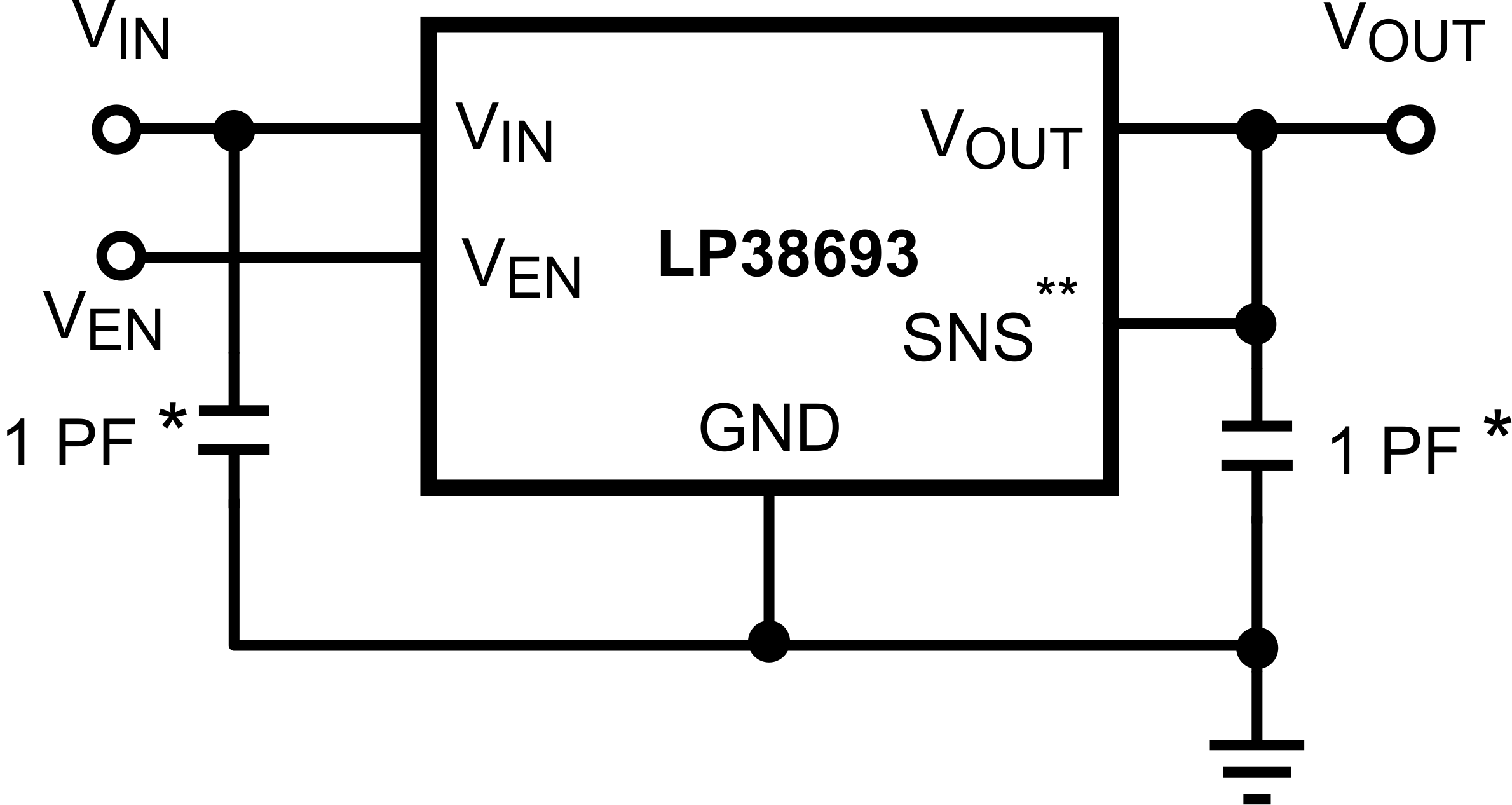

LP38693 - 产品图解：
LP38693-借助陶瓷输出电容实现稳定的 500mA 低压降 CMOS 线性稳压器
LP38693-单通道LDO-线性稳压器(LDO)-电源管理
LP38693-LP3869x/-Q1 500mA 低压降 CMOS 线性稳压器使用陶瓷输出电容器时可保持稳定 (Rev. L)
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - LP38693介绍

LP38693 - 借助陶瓷输出电容实现稳定的 500mA 低压降 CMOS 线性稳压器

LP38693是TI德州仪器公司的一款单通道LDO产品，LP38693是借助陶瓷输出电容实现稳定的 500mA 低压降 CMOS 线性稳压器，本站介绍了LP38693的封装应用图解、特点和优点、功能等，并给出了与LP38693相关的TI元器件型号供参考。

LP38693 - 借助陶瓷输出电容实现稳定的 500mA 低压降 CMOS 线性稳压器 - 单通道LDO - 线性稳压器(LDO) - 德州仪器

产品特性
  • 宽输入电压范围（2.7V 至 10V）
  • 所有超薄小外形尺寸无引线封装 (WSON) 选项作为 AEC-Q100 1 级可用
  • 2.0% 输出精度 (25°C)
  • 低压降：500mA（5V 输出典型值）时为 250mV
  • 精密（已调整）带隙基准
  • 可保证 –40°C 至 +125°C 温度范围内的技术规格
  • 1µA 关闭状态静态电流
  • 热过载保护
  • 折返电流限制
  • TO-252、SOT-223 和 6 凸点晶圆级小外形无引线 (WSON) 封装
  • 使能引脚 (LP38693)
2 应用范围
  • 硬盘驱动器
  • 笔记本电脑
  • 电池供电设备
  • 便携式仪表
产品说明

LP3869x 低压降 CMOS 线性稳压器具有严密的输出容差（典型值 2%）和极低压降（在负载电流为 500A、V输出= 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容器，可提供出色的交流性能。

此稳压器采用低热阻的 WSON、SOT-223 以及 TO-252 封装，即使在周围温度较高的环境下也可实现满电流运行。

PMOS 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100µA 以下。

压降：500mA（5V 输出电压典型值）条件下为 250mV（典型值）

接地引脚电流：满负载时为 55µA（典型值）

精密输出电压：精度为 2% (25°C)

产品器件信息
器件型号封装封装尺寸（标称值）
LP38691TO-252 (3)6.58mm x 6.10mm
WSON (6)3.00mm × 3.00mm
LP38693SOT-223 (5)6.50mm x 3.56mm
WSON (6)3.00mm × 3.00mm
LP38691-Q1WSON (6)3.00mm × 3.00mm
LP38693-Q1
