MSP430FG6625 - MSP430FG6626 混合信号微控制器
MSP430FG6625是TI德州仪器公司的一款低功耗高性能产品,MSP430FG6625是MSP430FG6626 混合信号微控制器,本站介绍了MSP430FG6625的封装应用图解、特点和优点、功能等,并给出了与MSP430FG6625相关的TI元器件型号供参考。
MSP430FG6625 - MSP430FG6626 混合信号微控制器 - 低功耗高性能 - 低功耗MCU - 德州仪器
- 低电源电压范围: 3.6V 到低至 1.8V
- 超低功耗
- 激活模式 (AM):所有系统时钟激活:在 8MHz、3.0V 且闪存程序执行时为 250μA/MHz(典型值)
- 待机模式 (LPM3):看门狗(采用晶振)和电源监控器工作,完全 RAM 保持,快速唤醒:2.2V 时为 3.2μA,3.0V 时为 3.4μA(典型值)
- 关断 RTC 模式 (LPM 3.5):关断模式,实时时钟(采用晶振)工作:3.0V 时为 0.9µA(典型值)
- 关断模式 (LPM4.5):3.0V 时为 0.2µA(典型值)
- 在 3μs(典型值)内从待机模式唤醒
- 16 位精简指令集 (RISC) 架构、扩展存储器、高达 20MHz 的系统时钟
- 灵活的电源管理系统
- 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
- 电源电压监控、监视、和临时限电
- 统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
- 4 个定时器,分别配有 3、5 或 7 个捕捉/比较寄存器
- 2 个通用串行通信接口
- USCI_A0 和 USCI_A1 均支持
- 具有自动波特率检测功能的增强型通用异步收发器 (UART)
- IrDA 编码器和解码器
- 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 均支持
- I2C
- 同步串行外设接口 (SPI)
- USCI_A0 和 USCI_A1 均支持
- 全速通用串行总线 (USB)
- 集成的 USB - 物理层 (PHY)
- 集成 3.3V 和 1.8V USB 电源系统
- 集成 USB- 锁相环 (PLL)
- 8 输入和 8 输出端点
- 连续时间 Σ-Δ 16 位模数转换器 (ADC),具有内部参考电压和 10 个外部模拟输入,其中 6 个单端输入和 4 个可选差分或单端输入
- 双通道低功耗运算放大器
- 四通道低阻抗接地开关
- 具有同步功能的双通道 12 位数模转换器 (DAC)
- 电压比较器
- 具有高达 160 段对比度控制的集成 LCD 驱动器
- 硬件乘法器支持 32 位运算
- 串行板上编程,无需外部编程电压
- 六通道内部直接存储器访问 (DMA)
- 配有电源电压备用开关的实时时钟 (RTC) 模块
- Table 3-1 汇总了系列产品成员
- 要获得完整的模块说明,请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》(文献号:SLAU208)
- 模拟传感器系统
- 数字传感器系统
- 手持式仪表
- 医疗诊断仪表
- 手持式工业测试仪
- 测量设备
TI 的 MSP430™ 超低功耗微控制器系列由几个器件组成,这些器件针对不同应用特有不同的外设集。 这种架构与 5 种低功耗模式相组合,专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU,16 位寄存器和有助于获得最大编码效率的常数发生器。 此数控振荡器 (DCO) 可在 3 µs(典型值)内实现从低功率模式唤醒至激活模式。

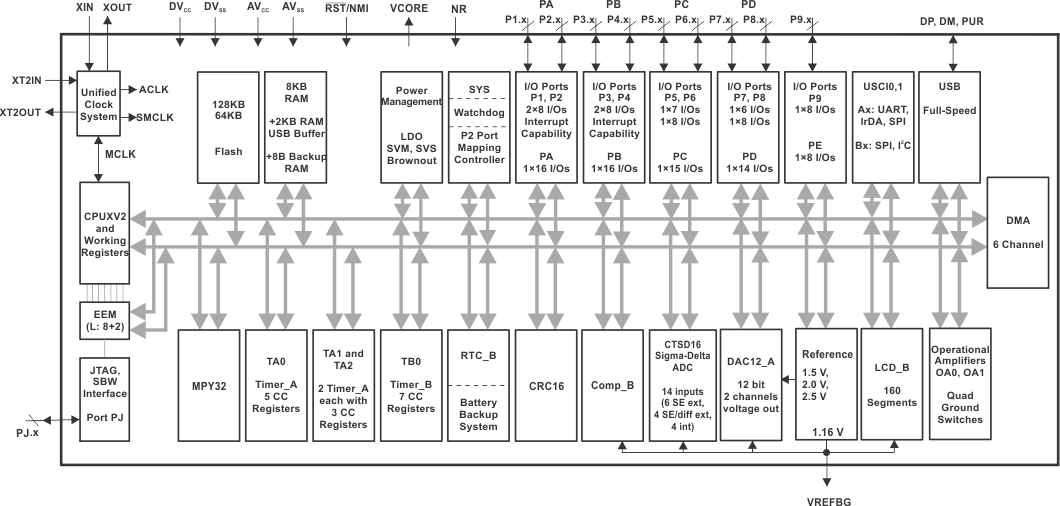

MSP430FG6626 和 MSP430FG6625 微控制器配有以下外设:1 个高性能 16 位模数转换器 (ADC)、2 个 12 位数模转换器 (DAC)、2 个运算放大器、1 个比较器、2 个通用串行通信接口 (USCI)、USB 2.0、1 个硬件乘法器、DMA、4 个 16 位定时器、1 个具有报警功能的实时时钟 (RTC) 模块、1 个 LCD 驱动器和多达 73 个 I/O 引脚。

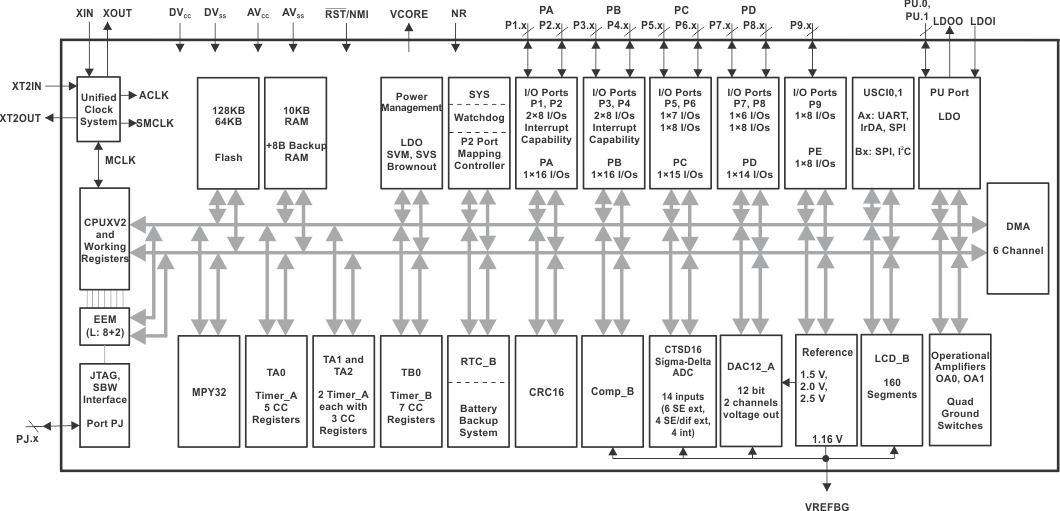

MSP430FG6426 和 MSP430FG6425 微控制器配有以下外设:1 个高性能 16 位 ADC、2 个 12 位 DAC、2 个运算放大器、1 个比较器、2 个 USCI、1 个 3.3V LDO、1 个硬件乘法器、DMA、4 个 16 位定时器、1 个具有报警功能的 RTC 模块、1 个 LCD 驱动器和多达 73 个 I/O 引脚。
这些器件的典型应用包括:模拟和数字传感器系统、手持式仪表(例如医疗诊断仪表)、测量设备以及手持式工业测试仪。
| 器件型号 | 封装 | 封装尺寸(2) |
|---|---|---|
| MSP430FG6626IPZ | PZ (100) | 14mm x 14mm |
| MSP430FG6626IZQW | ZQW (113) | 7mm x 7mm |
