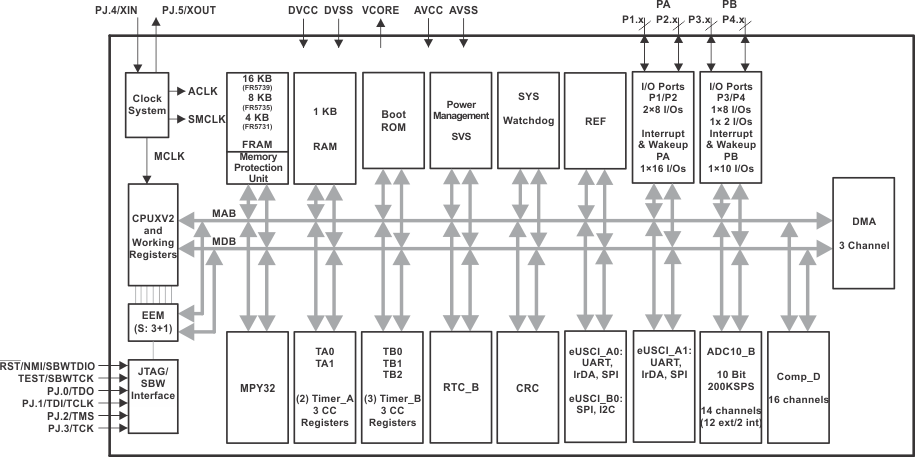

MSP430FR5734 - 产品图解:


TI芯片:
- CD4027BMT - 集成电路(IC) > 逻辑 > 触发器
- TPS61060DRBRG4 - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- TPS3808G01Q1EVM - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- TPS3421ECDRYR - 集成电路(IC) > 电源管理(PMIC) > 监控器
- LM611AMN - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74AHC08QDRQ1 - 集成电路(IC) > 逻辑 > 门和反相器
- LP5907UVE-2.85/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- PT7707N - 直流转换器
- SN74ABT162601DL - 集成电路(IC) > 逻辑 > 通用总线功能
- BQ2005PN - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- UCC27800EVM-336 - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- SN74LV126APWT - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- TLC072AIDRG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- TPS2053BDG4 - 集成电路(IC) > 电源管理(PMIC) > 配电开关,负载驱动器
- SN74LVC1G98DCKTG4 - 集成电路(IC) > 逻辑 > 门和反相器 - 多功能,可配置
- ADS4245IRGCR - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- TPS92662QPHPRQ1 - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- LMV431ACZ/NOPB - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- SN74HC240PW - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- DS10CP154EVK/NOPB - 评估和演示板及套件



MSP430FR5734 - MSP430FR573x MSP430FR572x 混合信号微控制器
MSP430FR5734是TI德州仪器公司的一款超低功耗产品,MSP430FR5734是MSP430FR573x MSP430FR572x 混合信号微控制器,本站介绍了MSP430FR5734的封装应用图解、特点和优点、功能等,并给出了与MSP430FR5734相关的TI元器件型号供参考。
MSP430FR5734 - MSP430FR573x MSP430FR572x 混合信号微控制器 - 超低功耗 - 低功耗MCU - 德州仪器
1 器件概述
产品特性
- 嵌入式微控制器
- 高达 24MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构
- 宽电源电压范围(2V 至 3.6V)
- -40°C 至 85°C 运行
- 经优化超低功率模式
- 激活模式:81.4µA/MHz(典型值)
- 待机(具有 VLO 的 LPM3):6.3µA(典型值)
- 实时时钟(具有晶振的 LPM3.5):1.5µA(典型值)
- 关断 (LPM4.5):0.32µA(典型值)
- 超低功率铁电 RAM (FRAM)
- 高达 16KB 的非易失性存储器
- 超低功率写入
- 125ns 每个字的快速写入(1ms 内写入 16KB)
- 内置纠错编码 (ECC) 和存储器保护单元 (MPU)
- 通用内存 = 程序 + 数据 + 存储
- 1015 写入周期持耐久性
- 抗辐射和非磁性
- 智能数字外设
- 32 位硬件乘法器 (MPY)
- 3 通道内部直接存储器访问 (DMA)
- 具有日历和报警功能的实时时钟 (RTC)
- 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
- 16 位循环冗余校验器 (CRC)
- 高性能模拟
- 支持电压基准和可编程滞后的 16 通道模拟比较器
- 支持内部基准和采样保持的 14 通道 10 位模数转换器 (ADC)
- 在流耗为 100µA 时为 200ksps
- 增强型串行通信
- eUSCI_A0 和 eUSCI_A1 支持:
- 支持自动波特率侦测的通用异步收发器 (UART)
- IrDA 编码和解码
- 速率高达 10Mbps 的串行外设接口 (SPI)
- eUSCI_B0 支持:
- 支持多个从器件寻址的 I2C
- 速率高达 10Mbps 的串行外设接口 (SPI)
- 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
- eUSCI_A0 和 eUSCI_A1 支持:
- 电源管理系统
- 完全集成的低压降稳压器 (LDO)
- 具有复位功能的内核与电源电压监控器
- 常开模式的零功率欠压检测
- 无需外部电压的串行板上程序设计
- 灵活的时钟系统
- 具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)(视器件而定)
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
- 开发工具和软件
- 免费专业开发环境 (Code Composer Studio™ IDE)
- 低成本全功能套件 ()
- 完全开发套件(MSP-FET430U40A)
- 目标板 (MSP-TS430RHA40A)
- 系列产品成员
- 在 Table 3-1 中汇总的变量和可用封装
- 如需了解完整的模块说明, 请查阅 《MSP430FR57xx 系列用户指南》 (SLAU272)
产品应用范围
- 家庭自动化
- 安全性
- 传感器管理
- 数据采集
| 注意事项 | 这些产品采用 FRAM 非易失性存储器技术。 FRAM 保持对于极端温度环境敏感,例如那些回流焊接或者手工焊接时产生的温度。 更多信息请参阅 最大绝对额定值。 |
| 注意事项 | 必须采用与器件级 ESD 规范兼容的系统级 ESD 保护以防止电气过载或者数据或代码内存的干扰。 要获得更多信息,请参阅应用报告 《MSP430™ 系统级 ESD 注意事项》 (SLAA530) |
