MSP430FR6877 - MSP430FR687x(1) 混合信号微控制器

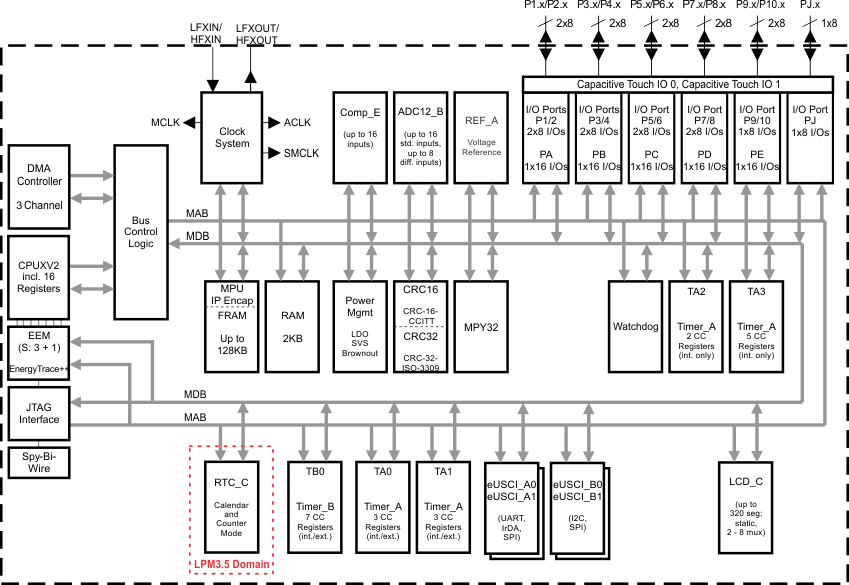

MSP430FR6877是TI德州仪器公司的一款超低功耗产品，MSP430FR6877是MSP430FR687x(1) 混合信号微控制器，本站介绍了MSP430FR6877的封装应用图解、特点和优点、功能等，并给出了与MSP430FR6877相关的TI元器件型号供参考。

MSP430FR6877 - MSP430FR687x(1) 混合信号微控制器 - 超低功耗 - 低功耗MCU - 德州仪器

1 器件概述

产品特性

嵌入式微控制器
- 高达 16 MHz 时钟频率的 16 位精简指令集 (RISC) 架构
- 宽电源电压范围（1.8V 至 3.6V） (1)
(1)
经优化的超低功率模式
- 激活模式：大约 100µA/MHz
- 待机（具有低功率低频内部时钟源 (VLO) 的 LPM3）：0.4µA（典型值）
- 实时时钟 (LPM3.5)：0.35µA（典型值） (2)
- 关断 (LPM4.5)：0.02µA（典型值）
(2)
超低功耗铁电 RAM (FRAM)
- 高达 128KB 的非易失性存储器
- 超低功耗写入
- 125ns 每个字的快速写入（4ms 内写入 64KB）
- 统一标准存储器 = 单个空间内的程序 + 数据 + 存储
- 1015 写入周期持久性
- 抗辐射和非磁性
智能数字外设
- 32 位硬件乘法器 (MPY)
- 3 通道内部直接存储器访问 (DMA)
- 具有日历和报警功能的实时时钟 (RTC)
- 5 个 16 位定时器，每个定时器具有多达 7 个捕捉/比较寄存器
- 16 位和 32 位循环冗余校验器（CRC16、CRC32）
高性能模拟
- 16 通道模拟比较器
- 12 位模数转换器 (ADC)，具有内部基准和采样保持以及多达 16 个外部输入通道
- 具有高达 320 段对比度控制的集成 LCD 驱动器
多功能输入/输出端口
- 所有 P1 至 P10 以及 PJ 引脚均支持电容触摸功能，无需外部组件
- 可每位、每字节和每字访问（成对访问）
- P1、P2、P3 和 P4 端口上，从 LPM 中的边沿可选唤醒
- 所有端口上可编程上拉和下拉
代码安全性和加密
- 针对随机数生成算法的真随机种子
增强型串行通信
- eUSCI_A0 和 eUSCI_A1 支持：
  - 支持自动波特率侦测的通用异步收发器 (UART)
  - IrDA 编码和解码
  - 速率高达 10Mbps 的串行外设接口 (SPI)
- eUSCI_B0 和 eUSCI_B1 支持：
  - 支持多个从器件寻址的 I2C
  - 速率高达 10Mbps 的串行外设接口 (SPI)
- 硬件 UART 和 I2C 引导加载程序 (BSL)
灵活时钟系统
- 具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
开发工具和软件
- 自由的专业开发环境具有 EnergyTrace++™ 技术
- 实验和开发套件
系列产品成员
- Section 3 汇总了器件变型和可用封装类型
要获得完整的模块说明，请见 《MSP430FR58xx，MSP430FR59xx，MSP430FR68xx 和 MSP430FR69xx 系列用户指南》(SLAU367)

(1) 最小电源电压受 SVS 电平限制。(2) 实时时钟 (RTC) 由 3.7pF 晶振计时。

1.2 应用

水表
热量计
热量分配表
便携式医疗仪表
数据日志

产品说明

本示例中使用的 MSP430™ 超低功耗 (ULP) FRAM 平台将独特的嵌入式 FRAM 和整体超低功耗系统架构组合在一起，从而使得创新人员能够以较少的能源预算增加性能。 FRAM 技术以低很多的功耗将 SRAM 的速度、灵活性和耐久性与闪存的稳定性和可靠性组合在一起。

MSP430 ULP FRAM 产品组合由多种特有 FRAM 的器件集合、ULP 16 位 MSP430 CPU 和针对不同应用的智能外设组成。 ULP 架构特有 7 个低功耗模式，并针对在能源受限应用中延长电池的使用寿命对模式进行了优化。

产品器件信息

部件号	封装	封装尺寸(2)
MSP430FR6879PZ	LQFP (100)	14mm x 14mm
MSP430FR6879PN	LQFP (80)	12mm x 12mm
