CSD18502Q5B - 40V，N 通道 NexFET 功率 MOSFET
CSD18502Q5B是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD18502Q5B是40V，N 通道 NexFET 功率 MOSFET，本站介绍了CSD18502Q5B的封装应用图解、特点和优点、功能等，并给出了与CSD18502Q5B相关的TI元器件型号供参考。
CSD18502Q5B - 40V，N 通道 NexFET 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- Ultra-Low Qg and Qgd
- Low Thermal Resistance
- Avalanche Rated
- Logic Level
- Pb-Free Terminal Plating
- RoHS Compliant
- Halogen-Free
- SON 5 mm × 6 mm Plastic Package
产品应用
- DC-DC Conversion
- Secondary Side Synchronous Rectifier
- Motor Control
产品说明
This 40-V, 1.8-mΩ, 5 mm × 6 mm NexFET™ power MOSFET is designed to minimize losses in power conversion applications.
Top View
Product Summary
| TA = 25°C | TYPICAL VALUE | UNIT | ||
|---|---|---|---|---|
| VDS | Drain to source voltage | 40 | V | |

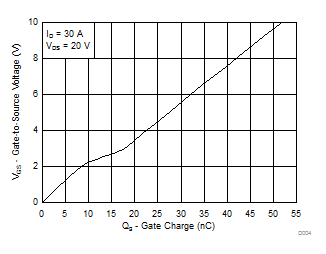

| Qg | Gate charge total (4.5 V) | 25 | nC | |
| Qgd | Gate charge gate to drain | 8.4 | nC | |

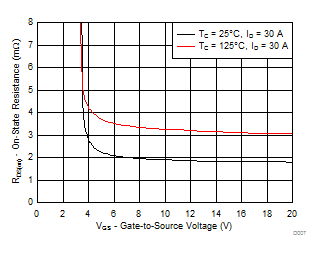

| RDS(on) | Drain to source on resistance | VGS = 4.5 V | 2.5 | mΩ |
| VGS = 10 V | 1.8 | mΩ | ||
| VGS(th) | Threshold voltage | 1.8 | V | |
Ordering Information(1)
| DEVICE | QTY | MEDIA | PACKAGE | SHIP |
|---|---|---|---|---|
| CSD18502Q5B | 2500 | 13-Inch Reel | SON 5 mm×6 mm Plastic Package | Tape and Reel |
| CSD18502Q5BT | 250 | 7-Inch Reel |
