TCA9534A技术文档下载：

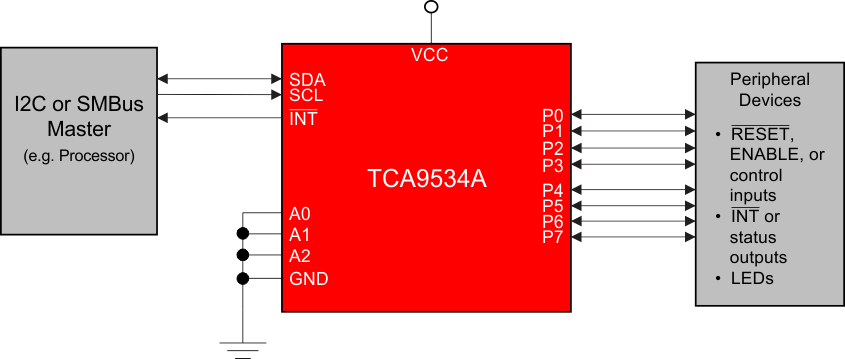

TCA9534A - 产品图解：
TCA9534A - 具有中断输出和配置寄存器的远程 8 位 I2C 和低功耗 I/O 扩展器
TCA9534A是TI公司的一款I2CIO扩展器产品，TCA9534A是具有中断输出和配置寄存器的远程 8 位 I2C 和低功耗 I/O 扩展器，本页介绍了TCA9534A的产品说明、应用、特性等，并给出了与TCA9534A相关的TI元器件型号供参考。
TCA9534A - 具有中断输出和配置寄存器的远程 8 位 I2C 和低功耗 I/O 扩展器 - I2CIO扩展器 - I2C - TI公司（Texas Instruments，德州仪器）
产品特性
- 低待机电流消耗
- 到并行端口扩展器的 I2C
- 开漏电路低电平有效中断输出
- 1.65V 至 5.5V 的工作电源电压范围
- 可耐受 5V 电压的 I/O 端口
- 400kHz 快速 I2C 总线
- 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
- 输入/输出配置寄存器
- 极性反转寄存器
- 内部加电复位
- 所用通道在加电时被配置为输入
- 加电时无毛刺脉冲
- SCL/SDA 输入端上的噪声滤波器
- 针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
- 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求）
- 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
- 2000V 人体模型 (A114-A)
- 1000V 充电器件模型 (C101)
2 应用范围
- 服务器
- 路由器（电信交换设备）
- 个人计算机
- 个人电子产品（如游戏机）
- 工业自动化
- 采用 GPIO 受限处理器的产品
产品说明
TCA9534A 是一款 16 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 8 位通用并行输入/输出 (I/O) 扩展。 该器件的工作电源电压范围是 1.65V 到 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）时钟频率。 当开关、传感器、按钮、LED、风扇和其它类似器件需要额外的 I/O 时，I/O 扩展器（如 TCA9534A）可提供简单解决方案。
当输入端口状态发生变化时，TCA9534A 可在 INT 引脚上生成中断。 硬件可选地址引脚 A0、A1 和 A2 最多允许 8 个 TCA9534A 器件位于同一 I2C 总线上。 该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态 。
产品器件信息
| 部件号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TCA9534A | TSSOP (16) | 5.00mm x 4.40mm |
