TLC5973 - 三通道 12 位 PWM 恒流 LED 驱动器

TLC5973是TI德州仪器公司的一款标牌/线性产品，TLC5973是三通道 12 位 PWM 恒流 LED 驱动器，本站介绍了TLC5973的封装应用图解、特点和优点、功能等，并给出了与TLC5973相关的TI元器件型号供参考。

TLC5973 - 三通道 12 位 PWM 恒流 LED 驱动器 - 标牌/线性 - LED驱动器 - 德州仪器

产品特性

3 个恒定灌电流通道
电流处理能力：

每通道 2mA 至 35mA (VCC ≤ 4.0V)
每通道 2mA 至 50mA (VCC > 4.0V)

支持 PWM 的灰度 (GS) 控制：

12 位（4096 步长）

单线制接口 (EasySet)
电源 (VCC) 电压范围：

3V 至 6V

OUT 引脚最大电压：最高 21V
集成型并联稳压器
数据传输最大速率：

每秒位数 (bps)：3Mbps

内部 GS 时钟振荡器：12MHz（典型值）
显示重复率：2.9kHz（典型值）
输出延迟开关以防止涌入电流
不受限器件级联
运行温度：-40°C 至 85°C

2 应用范围

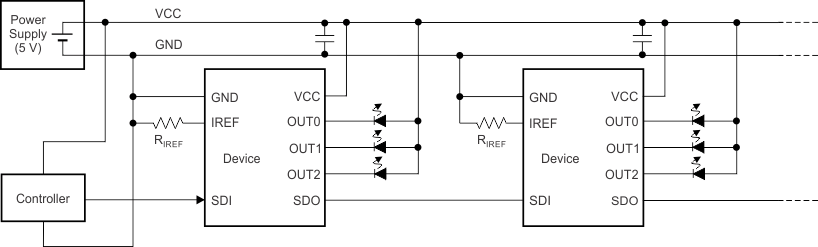

这款器件针对一类应用。这款器件的主要应用是 RGB LED 灯簇显示屏。

产品说明

TLC5973 是一款易于使用，3 通道，50mA 恒定灌电流 LED 驱动器。这个单线制， 3Mbps 串行接口 (EasySet) 提供了一个最大限度减少配线成本的解决方案。 LED 驱动器提供 12 位脉宽调制 (PWM) 分辨率。显示重复率使用一个集成型 12MHz 灰度 (GS) 时钟振荡器在 2.9kHz（典型值）上实现。此驱动器还提供不受限级联功能。

所有输出恒定灌电流可由一个外部电阻器设定。 TLC5973 有一个可用于更高 VCC 电源电压应用的内部并联稳压器。

产品器件信息

器件名称	封装	封装尺寸
TLC5973	小外形尺寸集成电路 (SOIC) (8)	4.9mm x 3.91mm
