• 支持多种输出配置
  • 21V 电压、4Ω 桥接负载 (BTL) 负载条件下的功率为 2 × 50W (TPA3116D2)
  • 24V 电压、8Ω BTL 负载条件下的功率为 2 × 30W (TPA3118D2)
  • 15V 电压、8Ω BTL 负载条件下的功率为 2 × 15W (TPA3130D2)
• 宽电压范围：4.5V 至 26V
• 高效 D 类运行
  • 兼具 > 90% 的功率效率与低空闲损耗特性，大幅减小了散热器尺寸
  • 高级调制系统配置
• 多重开关频率
  • AM 干扰防止
  • 主从模式同步
  • 高达 1.2MHz 的切换频率
• 采用具有高 PSRR 的反馈功率级架构，降低了 PSU 需求
• 可编程功率限制
• 差分和单端输入
• 立体声模式和单声道模式（采用单滤波器单声道配置）
• 由单电源供电运行，减少了元件数量
• 集成了具有错误报告功能的自保护电路，其中包括过压、欠压、过热、直流检测和短路等保护
• 耐热增强型封装
  • DAD（32 位引脚散热薄型小外形尺寸 (HTSSOP) 封装，焊盘朝上）
  • DAP（32 位 HTSSOP 封装，焊盘朝下）
• -40°C 至 85°C 环境温度范围

• 小型-微型组件、扬声器、扩展坞底座
• 汽车售后
• 阴极射线管 (CRT) TV
• 消费类音频应用

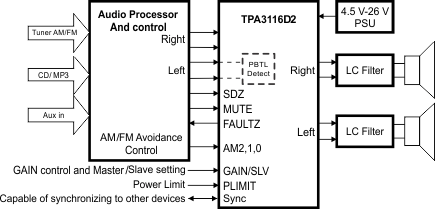

TPA31xxD2 系列器件是用于驱动扬声器的高效立体声数字放大器功率级，单声道模式下的驱动功率高达 100W/2Ω。 TPA3130D2 的效率非常高，无需外部散热器即可在单层 PCB 板上提供 2 × 15W 的功率。 TPA3118D2 甚至可以在不使用外部散热器的情况下在双层 PCB 上提供 2 × 30W/8Ω 的功率。 如果需要更高的功率，可以选用 TPA3116D2，这款器件在其顶层 PowerPAD 上连接一个小型散热器后可提供 2 × 50W/4Ω 的功率。 所有这三款器件均使用同一种封装，这样一来，使用同一个 PCB 板即可满足不同功率级的需求。

TPA31xxD2 高级振荡器/PLL 电路采用多开关频率选项来抑制 AM 干扰；搭配使用主从模式选项时，还可使多个器件实现同步。

TPA31xxD2 器件针对短路、过热、过压、欠压和直流等故障提供了全面保护。 在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。
