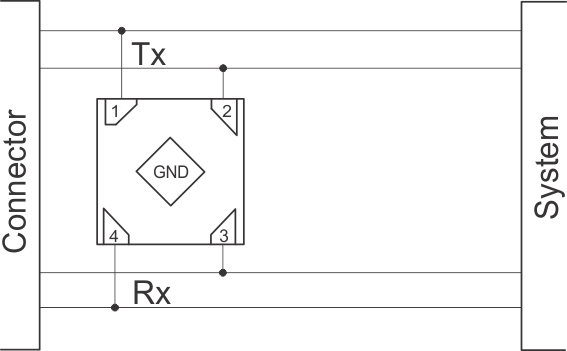

TPD4E110 - 产品图解：
TPD4E110-用于超高速（最高 6 Gbps）接口的 4 通道保护解决方案
TPD4E110-高性能TVS二极管-ESD保护二极管-接口
TPD4E110-TPD4E110 4 通道保护解决方案，用于超高速（高达 6GBPS）接口 (Rev. B)
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - TPD4E110介绍

TPD4E110 - 用于超高速（最高 6 Gbps）接口的 4 通道保护解决方案

TPD4E110是TI德州仪器公司的一款高性能TVS二极管产品，TPD4E110是用于超高速（最高 6 Gbps）接口的 4 通道保护解决方案，本站介绍了TPD4E110的封装应用图解、特点和优点、功能等，并给出了与TPD4E110相关的TI元器件型号供参考。

TPD4E110 - 用于超高速（最高 6 Gbps）接口的 4 通道保护解决方案 - 高性能TVS二极管 - ESD保护二极管 - 德州仪器

产品特性
  • 为低压输入输出 (IO) 接口提供系统级静电放电 (ESD) 保护
  • IO 电容值 0.45pF（典型值）
  • IEC 61000-4-2 4 级
    • ±12kV（接触放电）
    • ±15kV（空气间隙放电)
  • IEC 61000-4-5（浪涌）：2.5A (8/20µs)
  • 直流击穿电压 6.5V（最小值）
  • 超低泄露电流 1nA（最大值）
  • 低 ESD 钳位电压
  • 工业温度范围：-40°C 至 125°C
  • 最大限度减少空间的 0.8mm x 0.8mm DPW 封装
2 应用范围
  • USB 3.0
  • HDMI 2.0
  • 低压差分信令 (LVDS)
  • DisplayPort
  • PCI Express 接口
  • eSata 接口
产品说明

TPD4E110 是一款具有超低电容值的单向静电放电 (ESD) 保护器件。 此器件由一个中央 ESD 钳位组成，并且在每个通道中特有两个隐藏的二极管，以减少电容负载。 每条通道额定 ESD 冲击消散值高于 IEC61000-4-2 4 级国际标准中规定的最高水平。 TPD4E110 的超低负载电容值使得此器件非常适合于保护高速信号引脚。

器件信息
订货编号封装封装尺寸
TPD4E110DPWX2SON (4)0.8mm x 0.8mm
