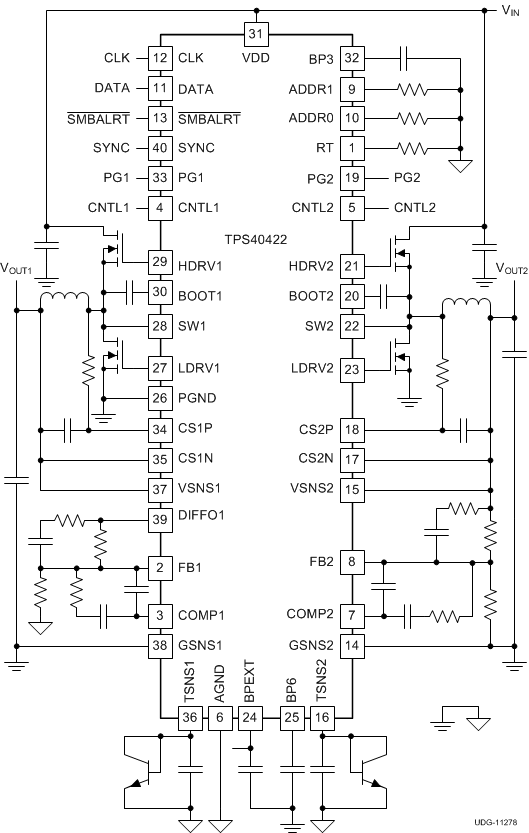

TPS40422 - 产品图解：
TI芯片：
- UCC27322TDGKREP - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- UCC5621MWP - 集成电路（IC） > 接口 > 信号端接器
- UCC3809DTR-2 - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- DAC7741Y/250 - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- CD14538BM - 集成电路（IC） > 逻辑 > 多谐振荡器
- CD74HC4316PW - 集成电路（IC） > 接口 > 模拟开关，多路复用器，解复用器
- SN74ALVTH16601GR - 集成电路（IC） > 逻辑 > 通用总线功能
- CD74HCT573M96 - 集成电路（IC） > 逻辑 > 锁存器
- INA180B4QDBVRQ1 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- CD74HCT273EG4 - 集成电路（IC） > 逻辑 > 触发器
- SN74AC07BQAR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- TL431ACDBVR - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TLV809EA26DCKR - 集成电路（IC） > 电源管理（PMIC） > 监控器
- ADC0820CCN/NOPB - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- TPS7A3721EVM-529 - 开发板，套件，编程器 > 评估板 > 线性稳压器评估板
- SN74LVTH16244AZRDR - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- SN74ALS843DW - 集成电路（IC） > 逻辑 > 锁存器
- TLV1504IDRG4 - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- SN74LVTH373DW - 集成电路（IC） > 逻辑 > 锁存器
- SN75LBC174ADWR - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
TPS40422 - 具有 PMBus 的双输出或多相同步降压控制器
TPS40422是TI德州仪器公司的一款DC/DC多相产品，TPS40422是具有 PMBus 的双输出或多相同步降压控制器，本站介绍了TPS40422的封装应用图解、特点和优点、功能等，并给出了与TPS40422相关的TI元器件型号供参考。
TPS40422 - 具有 PMBus 的双输出或多相同步降压控制器 - DC/DC多相 - DC/DC开关稳压器 - 德州仪器
产品特性
- 单电源供电：4.5V 至 20V
- 输出电压范围为 0.6V 至 5.6V
- 双输出或双相同步降压控制器
- PMBus™ 接口功能
- 以 2mV 为步长的电压上升/下降
- 可编程故障限制和响应
- 输出电压，输出电流监控
- 2N3904 外部温度监控
- 可编程欠压闭锁 (UVLO) 开/关阈值
- 可编程软启动时间和接通与关断延迟
- 片载非易失性存储器(NVM)用于存储定制配置
- 180°相移以减少输入纹波
- ±0的600mV基准电压从0°C至85°C，准确度5%
- 电感器分布式直流电阻(DCR)电流感应
- 可编程开关频率从200kHz至1MHz
- 具有输入前反馈的电压模式控制
- 多相位运行的电流共享
- 支持预偏置输出
- 差分远程感应
- 外部SYNC
- 通过支持外部偏置电源切换的 BPEXT 引脚 提升了效率
- 过流/过压/欠压/过热(OC/OV/UV/OT)故障保护
- 40 引脚，6mm x 6mm，QFN封装，引脚间距 0.5mm
产品应用
- 多重电源轨系统
- 电信基站
- 交换机/路由器网络
- 服务器和存储系统
产品说明
TPS40422 是一款双输出 PMBus 协议同步降压控制器。 它也可配置为单一的双向输出。
其宽输入范围支持 5V 和 12V 中间总线。 准确的基准电压满足了最新 ASIC 的精度电压的需要并且有可能减少了输出电容。 电压模式控制减少了噪音敏感度并保证了低转换。
产品器件信息
| 部件号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TPS40422 | VQFN (40) | 6.00mm x 6.00mm |
