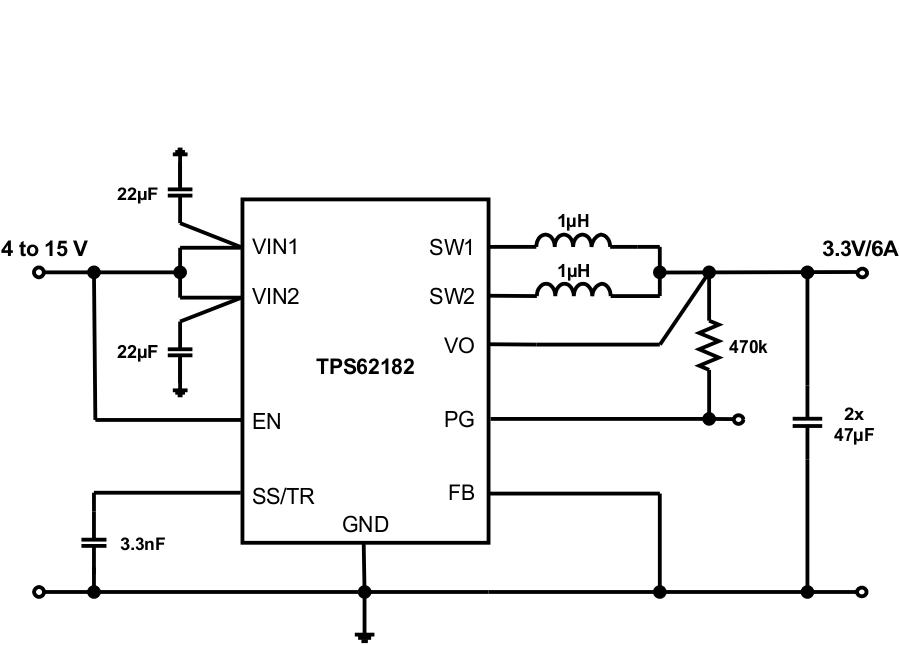

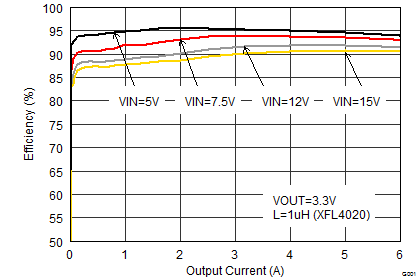

TPS62180 - 产品图解:
TPS62180-3-17V、6A、2 相降压转换器
TPS62180-转换器(集成开关)-DC/DC开关稳压器-电源管理
TPS62180-TPS6218x 4V 至 15V、6A、双相降压转换器,具有 AEE (Rev. A)
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - TPS62180介绍
TPS62180 - 3-17V、6A、2 相降压转换器

TPS62180是TI公司的一款转换器(集成开关)产品,TPS62180是3-17V、6A、2 相降压转换器,本页介绍了TPS62180的产品说明、应用、特性等,并给出了与TPS62180相关的TI元器件型号供参考。

TPS62180 - 3-17V、6A、2 相降压转换器 - 转换器(集成开关) - DC/DC开关稳压器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 双相平衡峰值电流模式
  • 输入电压范围:4V 至 15V
  • 输出电压范围:0.9V 至 6V
  • 输出电流高达 6A
  • 典型静态电流为 28µA
  • 输出电压精度达 ±1%(脉宽调制 (PWM) 模式)
  • 自动效率提高 (AEE™)
  • 相移操作
  • 自动节能模式
  • 可调软启动
  • 电源正常输出
  • 欠压闭锁
  • HICCUP 过流保护
  • 过热保护
  • NanoFree™ 2.14mm x 3.14mm 芯片尺寸球状引脚栅格阵列 (DSBGA) 封装
产品应用
  • 薄型负载点 (POL) 电源
  • 窄 VDC (NVDC) 供电系统
  • 两/三节锂离子电池
  • 超便携式/嵌入式/平板电脑
  • 计算网络解决方案
  • 微型服务器和固态硬盘 (SSD)
产品说明

TPS6218x 是一款适用于薄型电源轨的双相降压 DC-DC 转换器。 它通过使用两个由峰值电流控制的相同电流平衡相位来进行工作,适合在高度受限的应用中使用。

该器件具有 4V 到 15V 的宽工作输入电压范围,非常适合通过多节锂离子电池或 12V 电源轨供电运行的系统。 两相可持续提供 6A 输出电流(每相 3A),从而允许使用薄型外部元件。 两相异相运行,这样可显著减小开关噪声。

TPS6218x 可在超轻负载时自动进入节能模式以保持高效率。 并且还集成有自动效率提高功能 (AEE™),适用于整个占空比范围。

该器件提供电源正常信号和可调节软启动。 其静态电流典型值为 28µA,并且能够在 100% 模式下运行,即便在最低输出电压下也不存在占空比限制。

TPS6218x 提供了可调节输出电压和固定输出电压两种选项,并且采用 24 凸点、0.5mm 间距的小型芯片尺寸球状引脚栅格阵列 (DSBGA) 封装。

产品器件信息
部件号封装封装尺寸(标称值)
TPS62180DSBGA (24)2.14mm x 3.14mm
TPS62182DSBGA (24)2.14mm x 3.14mm
