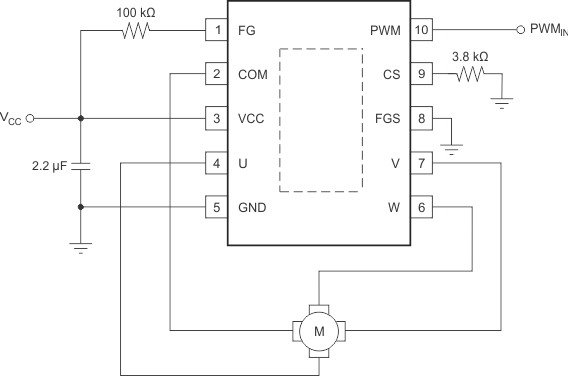

DRV10866 - 产品图解：
DRV10866-5V、三相传感器刷直流 (BLDC) 电机驱动器。
DRV10866-集成FET的刷直流驱动器-刷直流(BLDC)驱动器-电机驱动器
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - DRV10866介绍

DRV10866 - 5V、三相无传感器无刷直流 (BLDC) 电机驱动器。

DRV10866是TI德州仪器公司的一款集成FET的无刷直流驱动器产品，DRV10866是5V、三相无传感器无刷直流 (BLDC) 电机驱动器。，本站介绍了DRV10866的封装应用图解、特点和优点、功能等，并给出了与DRV10866相关的TI元器件型号供参考。

DRV10866 - 5V、三相无传感器无刷直流 (BLDC) 电机驱动器。 - 集成FET的无刷直流驱动器 - 无刷直流(BLDC)驱动器 - 德州仪器

产品特性
  • 输入电压范围：1.65V 至 5.5V
  • 六个峰值输出电流为 680mA 的集成金属氧化物半导体场效应晶体管 (MOSFET)
  • 超低静态电流：待机模式下为 5µA（典型值）
  • 总体驱动器 H+L RDSOn900mΩ
  • 无传感器私有 BMEF 控制系统配置
  • 150°整流
  • 同步整流脉宽调制 (PWM) 操作
  • 可选 FG 和 ½ FG 开漏输出
  • 15kHz 至 50kHz 的 PWMIN输入
  • 锁定检测
  • 电压浪涌保护
  • 欠压闭锁 (UVLO)
  • 热关断
2 应用范围
  • 笔记本 CPU 风扇
  • 游戏站 CPU 风扇
  • ASIC 冷却风扇
产品说明

DRV10866 是一款具有集成功率金属氧化物半导体场效应晶体管 (MOSFET) 的三相无传感器电机驱动器，驱动电流峰值可达 680mA。 DRV10866 专门针对低噪声和低外部元件数风扇电机驱动应用而设计。 DRV10866 具有内置过电流保护，无需外部电流感测电阻。 同步整流运行模式可提高电机驱动器应用的效率。 DRV10866 通过开漏输出端输出 FG 或 ½ FG 以指示电机速度。 该器件实现了适合三相电机的 150° 无传感器反电动势 (BEMF) 控制方案。 DRV10866 采用 10 引脚、3mm × 3mm × 0.75mm 高效散热型 SON (DSC) 封装。 额定工作温度为 –40°C 至 125°C。

产品器件信息
器件型号封装封装尺寸（标称值）
DRV10866WSON (10)3.00mm x 3.00mm
