MSP430FR4131 - MSP430FR413x 混合信号微控制器

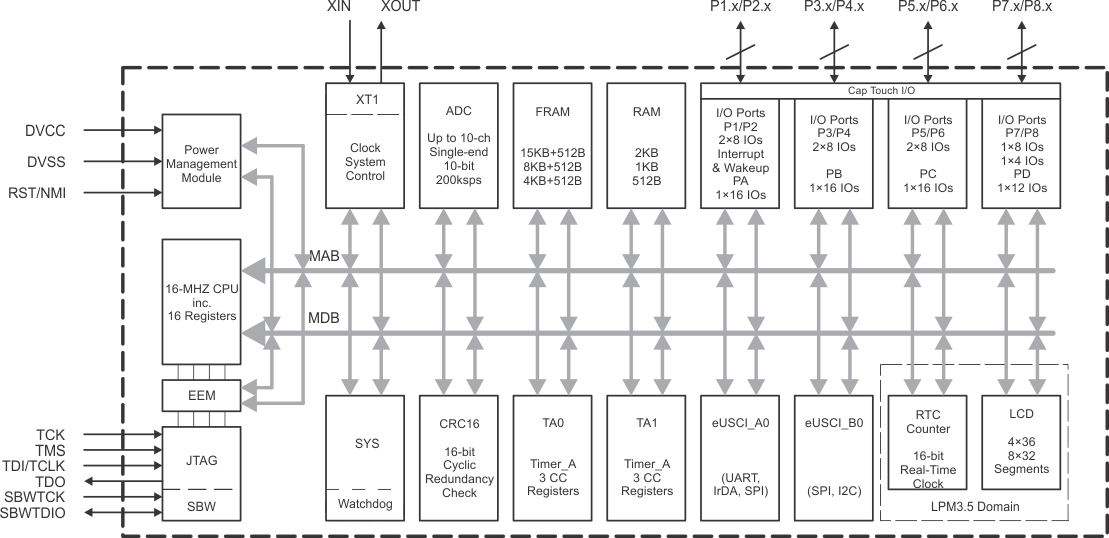

MSP430FR4131是TI德州仪器公司的一款超低功耗产品，MSP430FR4131是MSP430FR413x 混合信号微控制器，本站介绍了MSP430FR4131的封装应用图解、特点和优点、功能等，并给出了与MSP430FR4131相关的TI元器件型号供参考。

MSP430FR4131 - MSP430FR413x 混合信号微控制器 - 超低功耗 - 低功耗MCU - 德州仪器

1 器件概述

产品特性

嵌入式微控制器
- 16 位精简指令集计算机 (RISC) 架构，高达 16MHz
- 宽电源电压范围：1.8V 至 3.6V
经优化的低功耗模式（3V 时）
- 激活模式：126μA/MHz
- 待机模式：770nA，实时时钟 (RTC) 计数器和液晶显示屏 (LCD) 工作
- 关断 (LPM4.5)：15nA
超低功耗铁电 RAM (FRAM)
- 高达 15.5KB 的非易失性存储器
- 内置错误修正码 (ECC)
- 可配置的写保护
- 对程序和常量数据统一进行存储
- 1015 写入周期持久性
- 抗辐射和非磁性
智能数字外设
- IR 调制逻辑
- 两个 16 位定时器，每个定时器有 3 个捕捉/比较寄存器 (Timer_A3)
- 一个仅用作定时器的 16 位实时时钟 (RTC) 定时器
- 16 位循环冗余校验器 (CRC)
增强型串行通信
- 增强型 USCI A (eUSCI_A) 支持通用异步收发器 (UART)、红外数据通讯 (IrDA) 和串行外设接口 (SPI)
- 增强型 USCI B (eUSCI_B) 支持 SPI 和 I2C
高性能模拟
- 10 通道 10 位模数转换器 (ADC)
  - 1.5V 内部基准电压
  - 采样与保持 200ksps
- 低功耗液晶显示屏 (LCD)
  - 支持多达 4x36 或 8x32 段 LCD 配置
  - 片上电荷泵，可使 LCD 在待机模式 (LPM3.5) 下保持激活状态
  - 每个 LCD 引脚均可通过软件配置为 SEG 或 COM
  - 对比度控制：2.6V 至 3.5V（以 0.06V 为单位增量）
时钟系统 (CS)
- 片上 32kHz RC 振荡器 (REFO)
- 带有锁频环 (FLL) 的片上 16MHz 数字控制振荡器 (DCO)
  - 室温下的精度为 ±1%（具有片上基准）
- 片上超低频 10kHz 振荡器 (VLO)
- 片上高频调制振荡器 (MODOSC)
- 外部 32kHz 晶振 (XT1)
- 可编程的 MCLK 预分频器（1 至 128）
- 通过可编程的预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
通用输入/输出和引脚功能
- 60 个 I/O（64 引脚封装）
- 16 个中断引脚（P1 和 P2），可将 MCU 从 LPM 模式下唤醒
- 所有 I/O 均为电容式触摸 I/O
开发工具和软件
- 自由的专业开发环境
- 开发套件 (MSP-TS430PM64D)
系列成员（另请参见Section 3）
- MSP430FR4133：15KB 程序 FRAM + 512B 信息 FRAM + 2KB RAM
- MSP430FR4132：8KB 程序 FRAM + 512B 信息 FRAM + 1KB RAM
- MSP430FR4131：4KB 程序 FRAM + 512B 信息 FRAM + 512KB RAM
封装选项
- 64 引脚：薄型四方扁平封装 (LQFP) (PM)
- 56 引脚：TSSOP (G56) 封装
- 48 引脚：TSSOP (G48) 封装
要获得完整的模块说明，请见《MSP430FR4xx 和 MSP430FR2xx 系列用户指南》（文献编号：SLAU445）

1.2 应用

A/C 远程控制器
水表、热量计、燃气表
一次性密码令牌
衡器
内置温度调节装置
低功耗显示驱动器
血糖或血压检测仪

产品说明

德州仪器 (TI) 的 MSP430™ 系列低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构，与多种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的 16 位 RISC CPU，16 位寄存器，以及常数发生器，以便于获得最大编码效率。数控振荡器 (DCO) 可使器件在不到 10μs 的时间内从低功率模式唤醒并进入工作模式。

产品器件信息

器件型号	封装	封装尺寸(2)
MSP430FR4133PM	LQFP (64)	10mm x 10mm
MSP430FR4133G56	TSSOP (56)	14mm x 6.1mm
MSP430FR4133G48	TSSOP (48)	12.5mm x 6.1mm
