TPS54427 - 4.5V 至 18V 输入、4A 同步降压转换器
TPS54427是TI德州仪器公司的一款转换器（集成开关）产品，TPS54427是4.5V 至 18V 输入、4A 同步降压转换器，本站介绍了TPS54427的封装应用图解、特点和优点、功能等，并给出了与TPS54427相关的TI元器件型号供参考。
TPS54427 - 4.5V 至 18V 输入、4A 同步降压转换器 - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

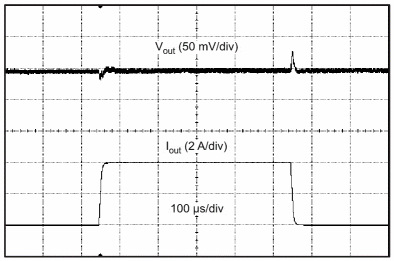

- D-CAP2™ Mode Enables Fast Transient Response
- Low Output Ripple and Allows Ceramic Output Capacitor
- Wide VIN Input Voltage Range: 4.5 V to 18 V
- Output Voltage Range: 0.76 V to 7.0 V
- Highly Efficient Integrated FETs Optimized for Lower Duty Cycle Applications – 70 mΩ (High Side) and 53 mΩ (Low Side)
- High Efficiency, Less Than 10 μA at Shutdown
- High Initial Bandgap Reference Accuracy
- Adjustable Soft Start
- Pre-Biased Soft Start
- 650-kHz Switching Frequency (fSW)
- Cycle by Cycle Over Current Limit
- Wide Range of Applications for Low Voltage System
- Digital TV Power Supply
- High Definition Blu-rayDisc™ Players
- Networking Home Terminal
- Digital Set Top Box (STB)
The TPS54427 is an adaptive on-time D-CAP2™ mode synchronous buck converter. The TPS54427 enables system designers to complete the suite of various end equipment’s power bus regulators with a cost effective, low component count, low standby current solution.
The main control loop for the TPS54427 uses the D-CAP2™ mode control which provides a fast transient response with no external compensation components.
The TPS54427 also has a proprietary circuit that enables the device to adopt to both low equivalent series resistance (ESR) output capacitors, such as POSCAP or SP-CAP, and ultra-low ESR ceramic capacitors.
The device operates from 4.5-V to 18-V VIN input. The output voltage can be programmed between 0.76 V and 7 V.
The device also features an adjustable soft start time.
The TPS54427 is available in the 8-pin DDA package and 10-pin DRC, and is designed to operate from –40°C to 85°C.
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| TPS54427 | SO PowerPAD™ (8) | 4.89 mm × 3.90 mm |
| VSON (10) | 3.00 mm × 3.00 mm |
