• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度 1 级：-40°C 至 125°C 的
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件充电器件模型 (CDM) ESD 分类等级 C4B
• 4 线制触摸屏界面
• 比例换算
• 1.6V 至 3.6V 单电源：
  • I/OVDD 1.2V 至 3.6V
  • SNSVDD：1.6V 至 3.6V
• 通过预处理减少总线活动
• 高速 I2C 兼容接口
• 屏幕触摸内部检测
• 基于寄存器可编程:
  • 10 位或 12 位分辨率
  • 采样速率
  • 系统时序
• 触摸压力测量
• 自动断电控制
• 低功耗：
  • 1.8V，50SSPS 时为 430μA
  • 1.6V，50SSPS 时为 320μA
  • 1.6V，8.2kSPS（设备采样率） 时为 58μA

• 汽车信息娱乐显示屏
• 汽车导航系统
• 工业用户界面
• 医疗设备
• 消费类便携电子产品

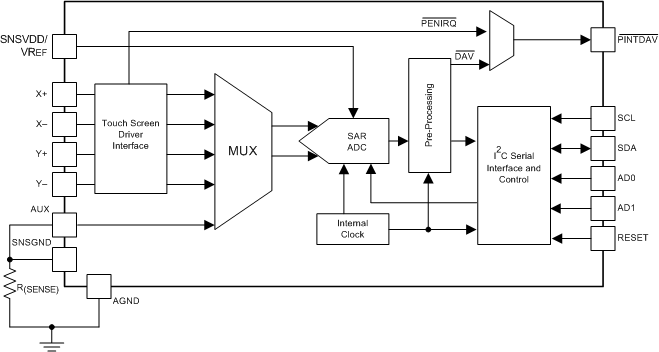

TSC2013-Q1 器件是一款超低功耗双触摸屏控制器，设计用于搭配汽车信息娱乐和导航系统中的功耗敏感型低成本触摸显示屏使用。 其具有完整的超低功耗 12 位模数转换 (ADC) 电阻式触摸屏转换器，包括驱动器和测量触摸压力的控制逻辑。

TSC2013-Q1 器件可通过标准四线制界面实现捏拉缩放和旋转功能。 针对所有三种定义模式（标准、快速与高速），该器件均支持 I2C 串行总线与数据传输协议。 可轻松对 10 或 12 位范围内的 ADC 进行编程，以实现对系统和用户体验的自定义。
